欧美最粗又大黑人xxoo,中文字幕人妻熟女人妻,国内精品九九久久精品,搡bbbb推bbbb推bbbb

1范圍
本標(biāo)準(zhǔn)規(guī)定了軌道車(chē)輛用車(chē)軸坯的尺寸、外形、重量、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)及質(zhì)量證明書(shū)等。
本標(biāo)準(zhǔn)適用于常州精密鋼管博客網(wǎng)生產(chǎn)的供制造軌道車(chē)輛用車(chē)軸的車(chē)軸坯。

2引用標(biāo)準(zhǔn)
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T 222-2006 鋼的成品化學(xué)成分允許偏差
GB/T 223 鋼鐵及合金化學(xué)分析方法
GB/T 226-1991 鋼的低倍組織及缺陷酸蝕試驗(yàn)法
GB/T 228-2002 金屬拉伸試驗(yàn)方法
GB/T 229-1994 金屬夏比缺口沖擊試驗(yàn)方法
GB/T 1979-2001 結(jié)構(gòu)鋼低倍缺陷評(píng)級(jí)圖
GB/T 10561-2005 鋼中非金屬夾雜物含量的測(cè)定 標(biāo)準(zhǔn)評(píng)級(jí)圖顯微檢驗(yàn)法
GB/T 4336-2002 碳素鋼和中低合金鋼 火花源原子發(fā)射光譜分析方法（常規(guī)法）
GB/T 20066-2006 鋼和鐵 化學(xué)成分測(cè)定用試樣的取樣和制樣方法

3尺寸、外形、重量
3.1截面尺寸及允許偏差
車(chē)軸坯截面邊長(zhǎng)尺寸 230mm×230mm，250mm×250mm，260mm×260mm，280mm×280mm
邊長(zhǎng)允許偏差 ±4.0mm
3.2長(zhǎng)度
3.2.1車(chē)軸坯通常長(zhǎng)度為2m～10m。
3.2.2車(chē)軸坯的定尺或倍尺長(zhǎng)度應(yīng)在通常長(zhǎng)度范圍內(nèi)。定尺或倍尺長(zhǎng)度的允許偏差為+50mm。
3.3外形
3.3.1車(chē)軸坯截面的角部為圓弧形，圓角半徑r≈30mm。經(jīng)供需雙方協(xié)商，也可供其他圓角半徑的車(chē)軸坯。
3.3.2車(chē)軸坯表面的凹度應(yīng)不大于4mm。
3.3.3剪切時(shí)，車(chē)軸坯端部的壓扁值應(yīng)不大于40mm。
3.4 重量
3.4.1車(chē)軸坯按實(shí)際重量交貨。
3.4.2經(jīng)需方同意，也可按理論重量交貨。按理論重量交貨時(shí)，鋼坯重量按GB/T 5068中的公式計(jì)
算。

4技術(shù)要求
4.1牌號(hào)及化學(xué)成分
4.1.1車(chē)軸鋼的牌號(hào)及化學(xué)成分(熔煉分析)應(yīng)符合表1的規(guī)定。
表1

牌號(hào)

化學(xué)成份  ％

C

Si

Mn

P

S

Cr

Ni

Cu

Mo、V

LZ50

0.47～0.55

0.15～0.35

0.60～0.90

≤0.030

≤0.030

≤0.030

≤0.030

≤0.25

C35e

0.32～0.38

0.15～0.40

0.80～1.12

≤0.035

≤0.030

≤0.30

≤0.30

≤0.30

≤0.05

注：C35e牌號(hào)的H≤2.0ppm,O≤30ppm.

元素	C	Si	Mn	P	S	Cr、Ni	Cu、V
允許偏差％	+0.03 -0.02	±0.05	±0.05	+0.005	+0.005	+0.05	+0.02

牌號(hào)	力學(xué)性能b
	抗拉強(qiáng)度b Rm	下屈服強(qiáng)度a ReL	斷后伸長(zhǎng)率 A，%	斷面收縮率 Z,%	沖擊功AKU，J
LZ50	＞610	≥345	≥19	≥35	≥27
C35e	550～650	≥320	≥22	－	≥25
a 當(dāng)屈服現(xiàn)象不明顯時(shí)，以規(guī)定非比例延伸強(qiáng)度RP0.2代替下屈服強(qiáng)度。 b 試樣為GB/T 228中的R4試樣，試樣方向?yàn)榭v向。

牌號(hào)	A類(lèi)	B類(lèi)	C類(lèi)	D類(lèi)
LZ50	≤2.5級(jí)	≤2.5級(jí)	≤2.5級(jí)	≤2.5級(jí)
C35e	≤2.5級(jí)	≤2.5級(jí)	≤2.5級(jí)	≤2.5級(jí)

檢驗(yàn)項(xiàng)目	取樣數(shù)量	取樣方法	試驗(yàn)方法
化學(xué)成分	1/爐	GB 20066	GB 223、GB/T 4336
拉伸試驗(yàn)	1	在任一相當(dāng)于鋼錠頭部 的"10"段頭部切取長(zhǎng)度 不小于300mm的樣坯。	GB 228
沖擊試驗(yàn)	4		GB 229
低倍組織	1		GB 226、GB 1979
非金屬夾雜	1		GB 10561
尺    寸	逐  根	－	卡  尺
表    面	逐  根	－	肉  眼

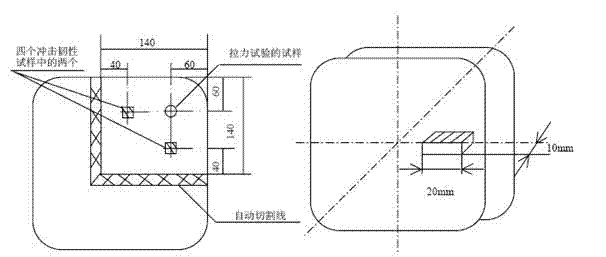

圖1	（試樣位于鋼坯外表面和軸心之間的一半） 圖2

本標(biāo)準(zhǔn)由寶山鋼鐵股份有限公司質(zhì)量管理部提出。
本標(biāo)準(zhǔn)由山鋼鐵股份有限公司技術(shù)質(zhì)量管理部起草。
本標(biāo)準(zhǔn)起草人：于成峰。
本標(biāo)準(zhǔn)于1990年首次發(fā)布，1994年第一次修訂，1998年第二次修訂，2003年第三次修訂。
