1
范圍
本標準規定了冷軋不銹鋼鋼板及鋼帶的包裝、標志及檢驗文件的一般要求。本標準適用于常州精密鋼管博客網生產的冷軋不銹鋼鋼帶以及由鋼帶橫切成的鋼板及縱切成的縱切鋼帶�？紤]到制造廠和冷軋產品用戶的使用習慣，鋼帶以下稱為鋼卷。
2
規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T18253-2000
鋼及鋼產品 檢驗文件的類型
3 一般要求
3.1
鋼板及鋼卷應包裝整齊、捆扎結實，標志應粘貼牢固、字跡應清晰。包裝應能保證產品在正常運輸和貯存期間不致松散和損壞。
3.2
包裝材料應符合有關法律法規的規定。
3.3
對于鋼卷包裝，在進行拆除包裝物作業時，需方應采取適當?shù)谋Ｗo(hù)措施，避免鋼帶帶頭彈出傷人。
3.4
相關包裝元件的功能描述可參見資料性附錄A。在保證包裝質量的前提下，供方可選擇合適的包裝元件替代本標準規定的包裝元件。
4 包裝和標志
4.1
鋼卷的臥式包裝和標志應符合表1的規定，鋼卷的立式包裝和標志應符合表2的規定。
4.2
鋼板的包裝和標志應符合表3的規定。
4.3 如需方未選定包裝方式，則由供方確定合適的包裝方式。
4.4
根據需方要求，經供需雙方協商同意并在合同中注明，鋼板及鋼卷的包裝和標志可采用不同于表1～表3的規定。
4.5
成品標簽內容包括供方名稱（或廠標）、供方商標、收貨單位、合同號、供貨標準號、牌號、尺寸、爐號、鋼卷號（或捆包號）、重量、數量等。
5 運輸
運輸過程中鋼板及鋼卷應防水、防潮并避免碰撞。
6 貯存
6.1 鋼板及鋼卷應貯放在清潔、干燥、通風的地方。
6.2
鋼板及鋼卷附近不得有腐蝕性化學物品。
7
檢驗文件
每批交貨的鋼板及鋼卷必須開具檢驗文件，檢驗文件中按需要應注明：供方名稱及商標、訂貨及收貨單位、合同號、產品名稱、標準號及牌號、尺寸規格、爐號、鋼卷號或捆包號、交貨重量、標準中規定的各項試驗結果、交貨日期、質量管理部門負責人簽字等。
表 1
|
不銹鋼鋼帶表面加工類型a |
包 裝 |
卷重
t |
適用產品 |
標志 |
|
包裝方式 |
圖示 |
|
No.2E |
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 端部加內、外護棱鋼圈；
3.
捆扎道次：至少?gòu)较?道、周向4道。 |

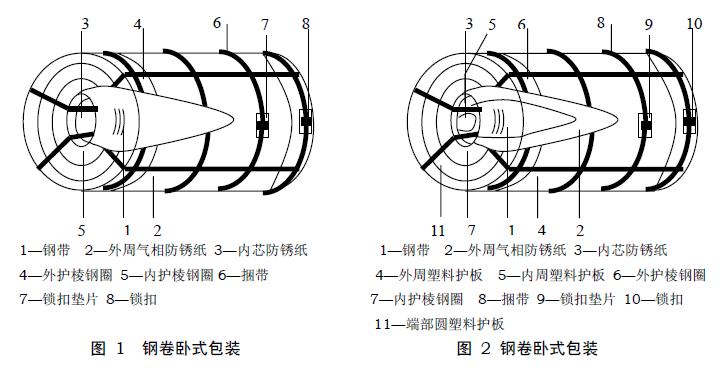

圖1 |
2.5～30 |
適用于普通包裝要求的不銹鋼鋼帶。 |
成品標簽不少于2個 |
|
1. 外圈用氣相防銹紙，加內芯防銹紙；
2.
內、外圈分別用內周塑料護板和外周塑料護板封閉包裝；
3. 端部加圓塑料護板，再加內、外護棱鋼圈；
4.
捆扎道次：至少?gòu)较?道、周向4道。 |
圖2 |
2.5～30 |
適用于特殊包裝要求的不銹鋼鋼帶。 |
|
1. 外圈用氣相防銹紙，加內芯防銹紙；
2.
內、外圈分別用內周鋼護板和外周鋼護板封閉包裝；
3. 端部加圓鋼護板，再加內、外護棱鋼圈；
4.
捆扎道次：至少?gòu)较?道、周向4道。 |

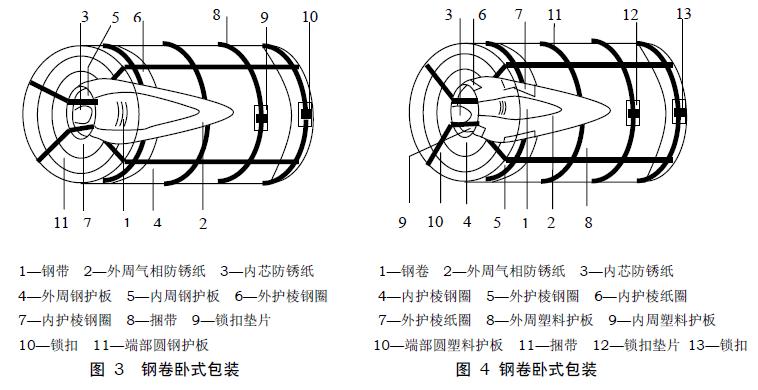

圖3 |
2.5～30 |
適用于特殊包裝要求的不銹鋼鋼帶。 |
|
No.2D
No.2B
No.3
No.4
HL |
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 端部加內、外護棱紙圈；
3.
內、外圈分別用內周塑料護板和外周塑料護板封閉包裝；
4. 端部加塑料圓護板，再加內、外護棱鋼圈；
5.
捆扎道次：至少?gòu)较?道、周向4道。 |
圖4 |
2.0～30 |
適用于普通包裝要求的不銹鋼鋼帶。 |
成品標簽不少于2個 |
|
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 加外周瓦楞紙（或纖維板）；
3.
端部加內、外護棱紙圈；
4. 內、外圈分別用內周塑料護板和外周塑料護板封閉包裝；
5.
端部加塑料圓護板，再加內、外護棱鋼圈；
6. 捆扎道次：至少?gòu)较?道、周向4道。 |

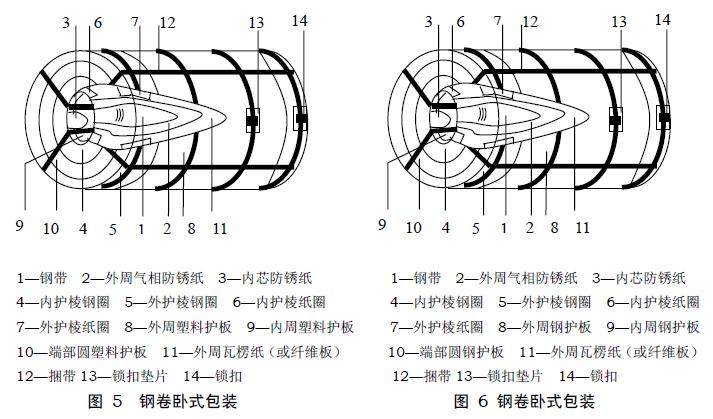

圖5 |
2.0～30 |
適用于特殊包裝要求的不銹鋼鋼帶。 |
|
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 加外周瓦楞紙（或纖維板）；
3.
端部加內、外護棱紙圈；
4. 內、外圈分別用內周鋼護板和外周鋼護板封閉包裝；
5.
端部加圓鋼護板，再加內、外護棱鋼圈；
6. 捆扎道次：至少?gòu)较?道、周向4道。 |
圖6 |
2.5～30 |
適用于特殊包裝要求的不銹鋼鋼帶。 |
|
a
表面加工類型：No.2E—冷軋（帶氧化皮）后，進行熱處理、酸洗（或機械除鱗加酸洗）處理加工；
No.2D—冷軋后，進行熱處理、酸洗處理加工；
No.2B—冷軋后，進行熱處理、酸洗處理后，再進行平整加工；No.3—冷軋后，進行熱處理、酸洗處理后，再用80#~120#砂帶研磨、平整加工；No.4—冷軋后，進行熱處理、酸洗處理后，再用150#~320#砂帶研磨、平整加工；HL—冷軋后，進行熱處理、酸洗處理后，再用150#~320#砂帶研磨拋光、平整加工。
注：保證包裝質量，供方可根據需要增加其它包裝材料，例如在周向捆帶的鎖扣處增加“墊片”，在周向捆帶與徑向捆帶交界處增加“十字鎖扣”等。 |
 |
表 2
|
不銹鋼鋼帶表面加工類型a |
包 裝 |
卷重
t |
適用產品 |
標志 |
|
包裝方式 |
圖示 |
|
No.2E |
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 塑料套全封閉包裝；
3.
端部加內、外護棱紙圈；
4. 底部使用外護棱鋼圈和圓鋼護板；
5. 外圈用外周塑料護板；
6.
頂部使用圓鋼盒蓋和外護棱鋼圈；
7. 捆扎道次：至少周向3道、十字2道；
8. 立式木托架。 |

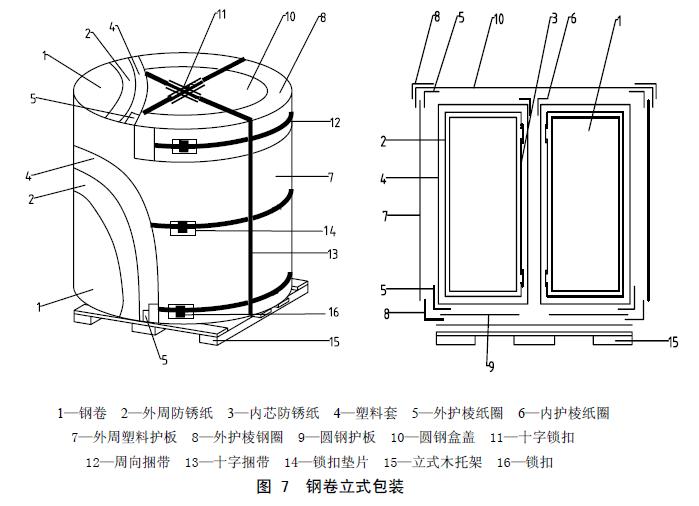

圖7 |
2.5～30 |
適用于寬度不大于700mm的不銹鋼鋼帶。 |
成品標簽不少于2個 |
|
No.2D
No.2B
No.3
No.4
HL |
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 塑料套全封閉包裝；
3.
端部加內、外護棱紙圈；
4. 底部使用外護棱鋼圈和圓鋼護板；
5. 外圈用外周塑料護板；
6.
頂部使用圓鋼盒蓋和外護棱鋼圈；
7. 捆扎道次：至少周向3道、十字2道；
8. 立式木托架。 |
圖7 |
2.0～15 |
適用于寬度不大于700mm的不銹鋼鋼帶。 |
成品標簽不少于2個 |
|
1. 外圈用氣相防銹紙，加內芯防銹紙；
2. 塑料套全封閉包裝；
3.
端部加內、外護棱紙圈；
4. 底部使用外護棱鋼圈和圓鋼護板；
5. 外圈用外周鋼護板；
6.
頂部使用圓鋼盒蓋和外護棱鋼圈；
7. 捆扎道次：至少周向3道、十字2道；
8. 立式木托架。 |

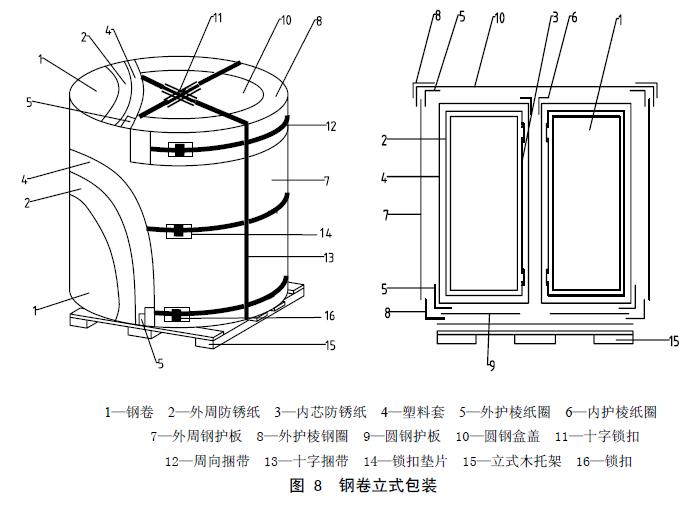

圖8 |
2.0～15 |
適用于寬度不大于700mm的不銹鋼鋼帶。 |
| a 表面加工類型：見表1。 |
|
|
表3
|
不銹鋼鋼板表面加工類型a |
包 裝a |
捆重
t |
適用產品 |
標 志 |
|
包 裝 方 式 |
圖 示 |
|
No.2E |
1. 用防銹紙包裹，并用膠帶封住接口；
2.
捆扎道次：至少縱向2道、橫向3道；
3. 捆扎處加護棱。 |

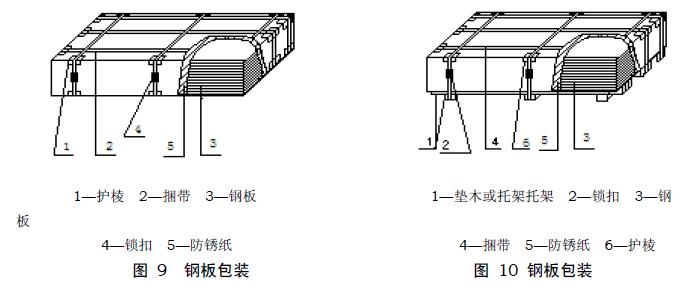

圖9 |
≤10.0 |
適用于普通包裝要求的鋼板。 |
成品標簽不少于2個 |
|
1. 用防銹紙包裹，并用膠帶封住接口；
2.
捆扎道次：至少縱向2道、橫向3道；
3. 捆扎處加護棱；
4. 用墊木或托架。 |
圖10 |
|
1. 用防銹紙包裹，并用膠帶封住接口；
2.
用上蓋板、下蓋板和側護板包裹；
3. 捆扎道次：至少縱向3道、橫向3道；
4. 用墊木或托架。 |

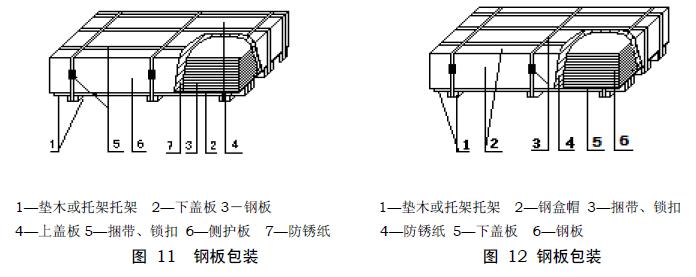

圖11 |
適用于特殊包裝要求的鋼板 |
|
1. 用防銹紙包裹，并用膠帶封住接口；
2.
用包裝盒帽（下蓋板、鋼盒蓋包裹，或下蓋板、淺盒加側護板包裹）；
3. 捆扎道次：至少縱向3道、橫向3道；
4.
用墊木或托架。 |
圖12 |
|
No.2D
No.2B
No.3
No.4
HL |
1. 用防銹紙包裹，并用膠帶封住接口；
2.
上面和側面用塑料薄膜半封閉包裹，并用膠帶粘貼接口位置；
3. 上下各用一張瓦楞紙（或纖維板）保護；
4.
上下各用一張蓋板和側護板包裹；
5. 板包上邊部用護棱；
6. 捆扎道次：至少縱向3道、橫向3道；
7.
用墊木或托架。 |

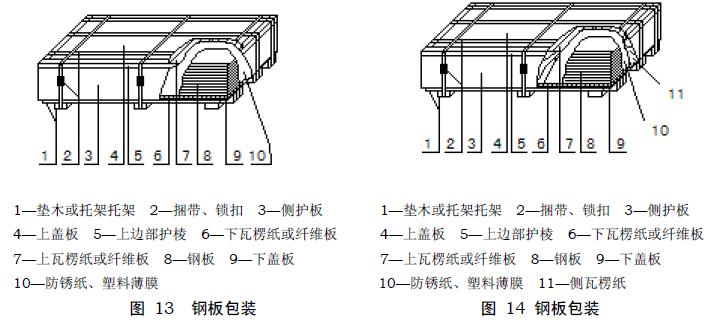

圖13 |
0.5～5.0 |
適用于普通包裝要求的鋼板。 |
成品標簽
不少于2個 |
|
1. 用防銹紙包裹，并用膠帶封住接口；
2.
上面和側面用塑料薄膜半封閉包裹，并用膠帶粘貼接口位置；
3.
上下各用一張瓦楞紙（或纖維板）和側瓦楞紙保護；
4. 上下各用一張蓋板和側護板包裹；
5.
板包上邊部用護棱；
6. 捆扎道次：至少縱向3道、橫向3道；
7. 用墊木或托架。 |
圖14 |
|
1. 用防銹紙包裹，并用膠帶封住接口；
2.
上面和側面用塑料薄膜半封閉包裹，并用膠帶粘貼接口位置；
3.
上下各用一張瓦楞紙（或纖維板）和側瓦楞紙保護；
4.
用包裝盒帽（下蓋板、鋼盒蓋包裹，或下蓋板、淺盒加側護板包裹）；
5. 捆扎道次：至少縱向3道、橫向3道；
6.
用墊木或托架。 |
圖15 |
適用于特殊包裝要求的鋼板 |
|
a 表面加工類型：見表1。 |
|
|
附錄A
(資料性附錄)
包裝元件的功能
A.1各產品包裝所用的包裝元件的功能可參考表A.1的描述。在保證包裝質量的前提下，表中所列包裝元件的材料可用其他新型材料替代。
表A.1
|
品 種 |
包裝元件的功能 |
|
鋼卷 |
1. 捆帶：固定鋼卷，避免在運輸過程中出現松散。
2. 鎖扣：固定捆帶。
3.
護棱：避免鋼卷邊部受外力損傷。
4. 防銹紙：防止鋼卷生銹。
5.
內周護板：避免鋼卷卷芯受外力損傷，防止防銹紙、塑料套、護角受外力破損，減少雨水對鋼
卷的侵襲。
6.
外周包板：避免鋼卷外周受外力損傷，防止防銹紙、塑料套、護角受外力破損，減少雨水對鋼卷的侵襲。
7.
圓護板：避免鋼卷端面受外力損傷，防止防銹紙、塑料套、護角受外力破損，減少雨水對鋼卷的侵襲。
8.
內護棱鋼圈：避免鋼卷內圈邊部受外力損傷，固定內周護板和鐵圓護板，減少雨水對鋼卷的侵襲。
9.
外護棱鋼圈：避免鋼卷外圈邊部受外力損傷，固定外周包板和鐵圓護板，減少雨水對鋼卷的侵襲。 |
|
鋼板 |
1. 捆帶：固定鋼板，避免在運輸過程中出現松散。
2. 鎖扣：固定捆帶。
3.
托架：便于鋼板的疊放和吊運。
4. 下蓋板：增加鋼板的受力面積，使鋼板受力均勻。
5.
上蓋板：避免鋼板頂面受外力損傷，防止防銹紙、塑料薄膜等受外力破損，減少雨水對鋼板的侵襲。
6.
防銹紙：防止鋼板生銹。
7. 膠帶：固定防銹紙、塑料薄膜、護角等包裝材料。
8.
塑料薄膜：緩解防銹紙緩蝕劑的揮發速度，減少雨水對鋼板頂部的侵襲。
9. 護棱：避免鋼板邊部受外力損傷。
10.
側護板：避免鋼板側面受外力損傷，防止防銹紙、護角受外力破損，減少雨水對鋼板的侵襲。
11.
盒帽：避免鋼板側面和頂面受外力損傷，防止防銹紙、塑料薄膜、護角受外力破損，減少雨水對鋼板的侵襲，提升鋼板包裝的外觀形象。
12.
瓦楞紙（或平板紙、纖維板）：具有緩沖作用，避免疊包堆放對鋼板造成損傷。 |
|
|
附加說明：
本標準由常州精密鋼管博客網不銹鋼事業部提出。
本標準由常州精密鋼管博客網不銹鋼事業部起草。
本標準起草人
徐中杰。
本標準于2009年首次發布。
|
