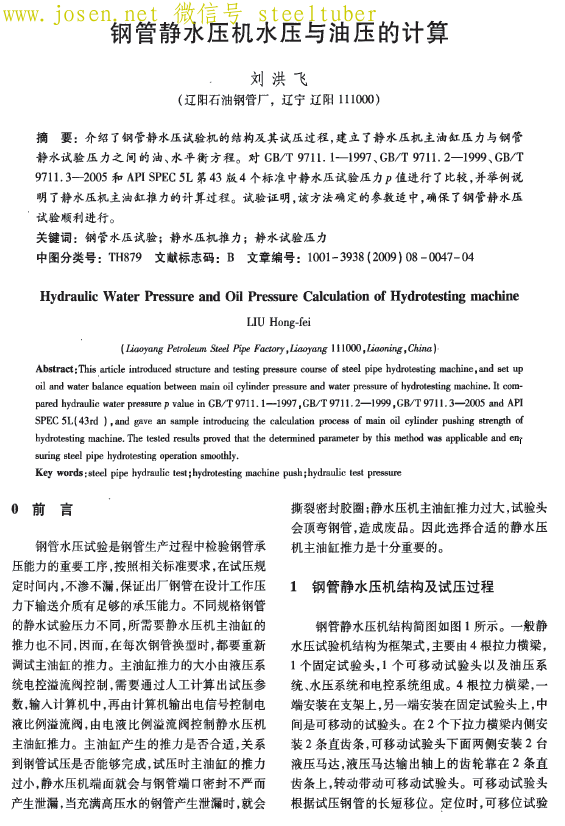

鋼管靜水壓機水壓與油壓的計算 Hydraulic Water Pressure and Oil Pressure Calculation of Hydrotesting machine
鋼管靜水壓試驗機的結構及其試壓過程，建立了靜水壓機主油缸壓力與鋼管靜水試驗壓力之間的油、水平衡方程。對GB／T 9711．1一1997、GB／T 9711．2—1999、GB／T9711．3-2005和API SPEC 5L第43版4個標準中靜水壓試驗壓力P值進行了比較，并舉例說明了靜水壓機主油缸推力的計算過程。試驗證明，該方法確定的參數適中，確保了鋼管靜水壓試驗順利進行。
關鍵詞：鋼管水壓試驗；靜水壓機推力；靜水試驗壓力
鋼管水壓試驗是鋼管生產過程中檢驗鋼管承壓能力的重要工序，按照相關標準要求，在試壓規定時間內，不滲不漏，保證出廠鋼管在設計工作壓力下輸送介質有足夠的承壓能力。不同規格鋼管的靜水試驗壓力不同，所需要靜水壓機主油缸的推力也不同，因而，在每次鋼管換型時，都要重新調試主油缸的推力。主油缸推力的大小由液壓系統電控溢流閥控制，需要通過人工計算出試壓參數，輸入計算機中，再由計算機輸出電信號控制電液比例溢流閥，由電液比例溢流閥控制靜水壓機主油缸推力。主油缸產生的推力是否合適，關系到鋼管試壓是否能夠完成，試壓時主油缸的推力過小，靜水壓機端面就會與鋼管端口密封不嚴而產生泄漏，當充滿高壓水的鋼管產生泄漏時，就會撕裂密封膠圈；靜水壓機主油缸推力過大，試驗頭會頂彎鋼管，造成廢品。因此選擇合適的靜水壓機主油缸推力是十分重要的。
