鋅鋁鎂合金鍍層鋼板是一種新型鍍層產(chǎn)品，也是近年來(lái)國(guó)內(nèi)許多鋼廠紛紛介入的領(lǐng)域。
我們了解一種產(chǎn)品通常是希望了解它的歷史，也需要了解國(guó)內(nèi)外廠家的產(chǎn)品和開(kāi)發(fā)背景。了解這兩方面之后，我們才能有一個(gè)比較系統(tǒng)和清晰的認(rèn)知。
什么是鋅鋁鎂鍍層鋼板？
按歐標(biāo)EN10346-2015的定義，鋅鋁鎂鍍層是一種主要成分是鋅，此外鋁和鎂的含量在1.5~8%之間（其中鎂含量不低于0.2%）的三元合金鍍層。
與熱鍍鋅、鍍鋅鋁、鋅鐵合金等傳統(tǒng)鍍層相比，鋅鋁鎂鍍層具有更優(yōu)異的耐腐蝕性能。
1、由于鋅鋁鎂合金鍍層比較薄、致密，不易發(fā)生鍍層剝落；
2、腐蝕產(chǎn)物會(huì)流動(dòng)包裹切口，所以對(duì)切口和缺陷處保護(hù)性能更好；
3、在一些苛刻的腐蝕環(huán)境下（如畜牧業(yè)、沿海地區(qū)等）也具有良好的耐蝕性；
4、可取代部分要求不高的不銹鋼，或加工后再鍍鋅等應(yīng)用場(chǎng)景，可以簡(jiǎn)化用戶的加工工序。
鋅鋁鎂鍍層的發(fā)展歷史
業(yè)內(nèi)普遍認(rèn)為最先進(jìn)行鋅鋁鎂鍍層鋼板商業(yè)化生產(chǎn)和推廣的是日新制鋼和新日鐵這兩家日本鋼廠。
注：新日鐵和日新制鋼合并之后，現(xiàn)在又更名為日本制鐵（nippon steel）。
其實(shí)早在二十世紀(jì)六七十年代，美國(guó)的鋼鐵公司就已經(jīng)開(kāi)始了鋅鋁鎂鍍層的開(kāi)發(fā)，但并未進(jìn)行商業(yè)化生產(chǎn)。
然后，到上世紀(jì)九十年代，日新制鋼和新日鐵在鋅鋁鎂鍍層研發(fā)上做了大量工作，取得了重大進(jìn)展并開(kāi)始了鋅鋁鎂合金鍍層鋼板商業(yè)化大生產(chǎn)。
注：據(jù)說(shuō)一開(kāi)始是為了得到一種性能和價(jià)格介于不銹鋼和熱鍍鋅之間的產(chǎn)品。
其后歐洲各大鋼鐵公司，如安賽樂(lè)米塔爾（ArcelorMittal）、蒂森克虜伯（Thyssen Krupp）、塔塔歐洲（Tara steel European），以及澳洲老牌鋼企博思格（BlueScope） 也陸續(xù)成功開(kāi)發(fā)了各自品牌的類似產(chǎn)品。
近年來(lái)國(guó)內(nèi)鋼廠也陸續(xù)跟進(jìn)，如酒鋼、寶鋼、唐鋼等鋼企也都開(kāi)始陸續(xù)生產(chǎn)鋅鋁鎂鍍層鋼板。
各大廠家的鋅鋁鎂鍍層產(chǎn)品簡(jiǎn)介
在聊這個(gè)話題之前先提個(gè)問(wèn)題：
為什么歐標(biāo)中鋅鋁鎂鍍層規(guī)定的鋁鎂比例是1.5~8%這樣一個(gè)范圍，而不是像鍍鋁鋅鍍層中鋁含量55%這樣一個(gè)固定值？
這是因?yàn)殇搹S在投入大量研發(fā)資金開(kāi)發(fā)新產(chǎn)品后申請(qǐng)了商標(biāo)和專利，于是后發(fā)鋼廠為了避開(kāi)專利對(duì)成分進(jìn)行了調(diào)整，也導(dǎo)致不同的廠家的鋅鋁鎂鍍層成分比例略有差異。
這些微調(diào)過(guò)鍍層成分的產(chǎn)品通常都被認(rèn)為是“鋅鋁鎂鍍層鋼板”，所以歐標(biāo)在改版時(shí)為了“顧全大局”，設(shè)定了一個(gè)范圍。各家有各家不同的成分，剛接觸時(shí)容易沒(méi)有方向，這也是柴哥撰寫(xiě)這篇簡(jiǎn)介的初衷之一。
ZAM（注冊(cè)商標(biāo)）
所屬鋼廠：日新制鋼（日本）
鍍層成分：Zn—6％Al—3％Mg
誕生時(shí)間：1999年開(kāi)發(fā)成功，2001年左右商業(yè)化生產(chǎn)。
簡(jiǎn)介：常被認(rèn)為是最正統(tǒng)的初代鋅鋁鎂鍍層產(chǎn)品（應(yīng)用比較早），號(hào)稱比傳統(tǒng)鍍鋅板耐蝕性強(qiáng)近20倍。
應(yīng)用：目前廣泛應(yīng)用在建筑行業(yè)、機(jī)電行業(yè)、高速公路防護(hù)欄、汽車(chē)行業(yè)、電力行業(yè)等。
DYMAZINC （注冊(cè)商標(biāo)）
所屬鋼廠：新日鐵（日本）
鍍層成分：ZN一0.2％Al—0.5％Mg
誕生時(shí)間：和日新制鋼的ZAM同時(shí)期。
簡(jiǎn)介：低鋁低鎂成分體系，相比傳統(tǒng)純鋅鍍層具有優(yōu)良的耐蝕性，特別適用于鹽分危害嚴(yán)重的地區(qū)，耐切邊腐蝕好，加工性好。
應(yīng)用：主要應(yīng)用于建筑行業(yè)，替代純鋅鍍層。
SUPERDYMA（注冊(cè)商標(biāo)）
所屬鋼廠：新日鐵（日本）
鍍層成分：ZN一11％Al—3％Mg一0.2％Si
誕生時(shí)間：二十一世紀(jì)初（在DYMANZIC之后商業(yè)化生產(chǎn)）。
簡(jiǎn)介：高鋁成分體系，據(jù)稱具有超強(qiáng)耐蝕性，優(yōu)異的耐黑變性和涂裝性，成形性良好。
應(yīng)用：主要應(yīng)用于家電行業(yè)。
ZM EcoProtect（注冊(cè)商標(biāo)）
所屬鋼廠：蒂森克虜伯（德國(guó)）
鍍層成分：ZN一1％Mg
誕生時(shí)間：2008年左右。
簡(jiǎn)介：查證了下宣傳手冊(cè)，確實(shí)沒(méi)提到加Al，推測(cè)相比傳統(tǒng)的鋅鋁鎂鍍層，耐蝕性有所降低，但容易獲得更好的表面質(zhì)量。
應(yīng)用：根據(jù)宣傳資料看替代的產(chǎn)品是高表面質(zhì)量的熱鍍鋅，被應(yīng)用于電氣柜，輪罩和汽車(chē)沖壓件中。（定位似乎和寶鋼的低鋁成分體系鋅鋁鎂鍍層類似）
MagiZinC（注冊(cè)商標(biāo)）
所屬鋼廠：塔塔鋼鐵（塔塔歐洲）
鍍層成分：ZN一1~2％Al—1~2％Mg
誕生時(shí)間：二十世紀(jì)初，是歐洲最早的鋅鋁鎂鍍層產(chǎn)品。
簡(jiǎn)介：據(jù)宣傳替代的產(chǎn)品是傳統(tǒng)純鋅鍍層，耐蝕性強(qiáng)過(guò)4倍以上。
應(yīng)用：主要用于建筑行業(yè)和部分家電內(nèi)板。
Magnelis（注冊(cè)商標(biāo)）
所屬鋼廠：安塞樂(lè)米塔爾（德國(guó)）
鍍層成分：ZN一3.5％Al—3％Mg
誕生時(shí)間：2010年左右。
簡(jiǎn)介：據(jù)稱開(kāi)發(fā)目的主要針對(duì)含cl離子和氨氣環(huán)境，具有良好耐穿孔和耐膜下腐蝕性，優(yōu)異的切邊保護(hù)性。
應(yīng)用：適用于畜牧業(yè)，如養(yǎng)豬、養(yǎng)牛和禽類大棚。
ZINCALUME（注冊(cè)商標(biāo)）
所屬鋼廠：博思格（澳大利亞）
鍍層成分：在鍍鋁鋅（55%鋁）基礎(chǔ)上加2%左右的鎂
誕生時(shí)間：傳統(tǒng)ZINCALUME（優(yōu)耐板）在近年的升級(jí)產(chǎn)品。
簡(jiǎn)介：嚴(yán)格說(shuō)來(lái)，這個(gè)鍍層和初代的ZAM鋅鋁鎂鍍層是兩種產(chǎn)品，它是在傳統(tǒng)鍍鋁鋅鍍層（55%鋁）上改進(jìn)而來(lái)，對(duì)標(biāo)產(chǎn)品也是傳統(tǒng)鍍鋁鋅鍍層。
應(yīng)用：適用于替代傳統(tǒng)鍍鋁鋅鍍層的應(yīng)用場(chǎng)景。
結(jié)語(yǔ)
限于篇幅關(guān)系，我們僅對(duì)常見(jiàn)的鋅鋁鎂產(chǎn)品進(jìn)行簡(jiǎn)單介紹，希望能幫助大家留下一個(gè)較為全面的印象。也因?yàn)槠渲械囊恍┬畔?lái)源于非官方渠道，可能有些不準(zhǔn)確的地方，歡迎留言交流。
鋅鋁鎂涂層鋼板焊接知識(shí)
鍍鋅鋁鎂鋼板同其他鍍鋅類鋼板一樣，易受低熔點(diǎn)金屬鍍層的影響。在電弧電焊中，與熱軋、冷軋鋼板相比，容易出現(xiàn)飛濺和氣孔的增加以及由于裂紋而造成強(qiáng)度下降等。
但是，如果條件選擇適當(dāng)，焊接接縫就不會(huì)存在連接強(qiáng)度的問(wèn)題。而且，在電焊中，只要選定恰當(dāng)?shù)暮附訔l件，強(qiáng)度也豪無(wú)問(wèn)題。
另外，在電焊過(guò)程中，也會(huì)受到焊機(jī)和接縫形狀等的影響，因此請(qǐng)事先通過(guò)焊接測(cè)試加以確認(rèn)。
1 、電弧焊接
（1）焊機(jī)：可使用市場(chǎng)上任何一種焊機(jī)進(jìn)行焊接。焊機(jī)生產(chǎn)廠家已開(kāi)發(fā)出可降低焊接飛濺的變頻控制式焊機(jī)，適當(dāng)應(yīng)用這些設(shè)備，可改善焊接環(huán)境。
（2）焊條：可適用普通低碳鋼和結(jié)構(gòu)鋼用焊條。要想改善焊接時(shí)產(chǎn)生飛濺、氣孔和坑穴現(xiàn)象，請(qǐng)使用專為鍍鋅用而開(kāi)發(fā)的焊條。
（3）屏蔽氣體：可使用 JIS K1106 中規(guī)定的 3 中二氧化碳?xì)怏w。（如果脈沖電流和 Ar+20%CO2 氣體組合使用，有可能進(jìn)一步降低焊接時(shí)的飛濺現(xiàn)象。）
（4）焊接電流、電壓：在以相同的焊接速度與熱軋、冷軋鋼板進(jìn)行焊接時(shí)，與熱軋、冷軋鋼板相比，因鍍層的蒸發(fā)會(huì)消耗熱量，所以應(yīng)適當(dāng)增大焊接熱量。（電流約增大5~10%）
（5）焊接速度：當(dāng)發(fā)生氣孔、坑穴等缺陷時(shí)，請(qǐng)?jiān)O(shè)定低于熱軋、冷軋鋼板的焊接速度。
焊接過(guò)程中降低焊接速度，讓產(chǎn)生的鋅蒸汽有較長(zhǎng)時(shí)間可以從熔化池子表面釋放出來(lái)，會(huì)取得優(yōu)良的焊道。
（6）間隙的設(shè)置：在進(jìn)行搭角焊縫焊接時(shí)，往往會(huì)產(chǎn)生氣孔、坑穴等焊接缺陷。作為防止對(duì)策，在鋼板間設(shè)置間隙，是最有效的方法。如果設(shè)置0.6mm以上的間隙，可大幅度減少缺陷。

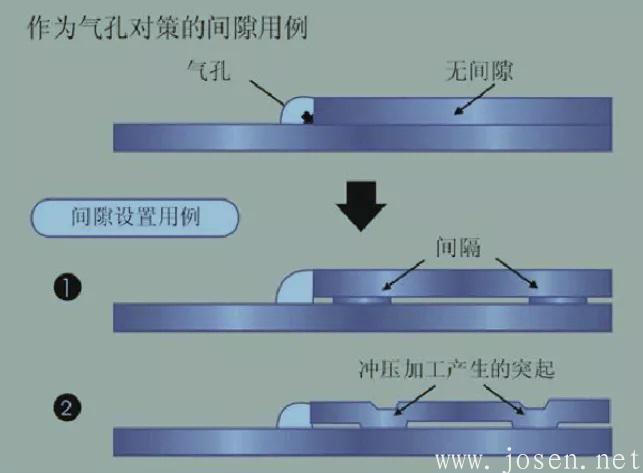

間隙設(shè)置方式

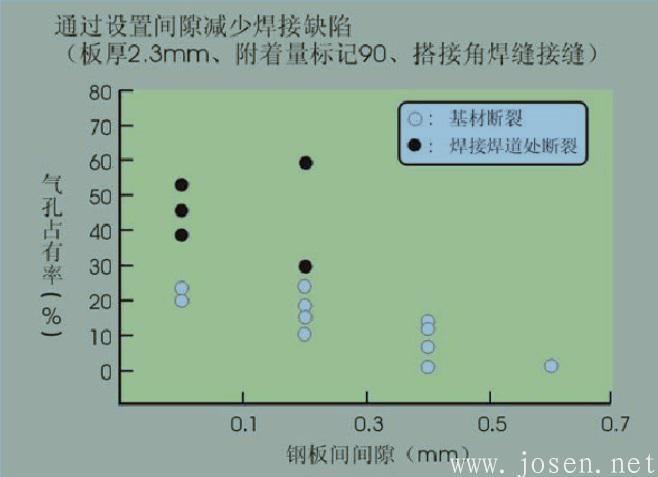

某鋅鋁鎂鍍層產(chǎn)品不同間隙下的的焊縫質(zhì)量對(duì)比
從上圖可見(jiàn)，間隙越小氣孔約多，焊接強(qiáng)度檢驗(yàn)時(shí)從焊縫處斷裂的幾率越高，反之，間隙超過(guò)一定數(shù)值后，氣孔占有率低，焊縫強(qiáng)度高于焊接基板，斷裂處發(fā)生基板上。
2、點(diǎn)焊

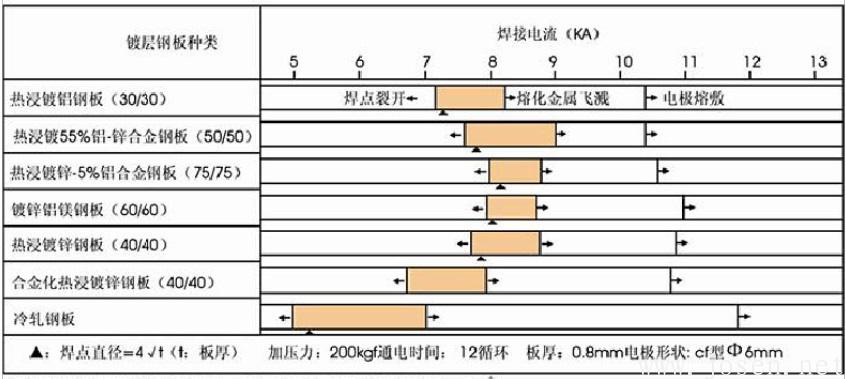

下圖是各種表面鍍層種類的鋼板點(diǎn)焊條件的舉例：
鋅鋁鎂鍍層鋼板的焊接電流區(qū)間較低，焊接窗口較窄。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.998abcd.com/Steel-Knowledge/1596514477.html
|
