一、鋼的熱處理應(yīng)力
工件在加熱和冷卻過程中,由于表層和心部的冷卻速度和時(shí)間的不一致,形成溫差，就會(huì)導(dǎo)致體積膨脹和收縮不均而產(chǎn)生應(yīng)力,即熱應(yīng)力。在熱應(yīng)力的作用下,由于表層開始溫度低于心部,收縮也大于心部而使心部受拉,當(dāng)冷卻結(jié)束時(shí)，由于心部最后冷卻體積收縮不能自由進(jìn)行而使表層受壓心部受拉。即在熱應(yīng)力的作用下最終使工件表層受壓而心部受拉。這種現(xiàn)象受到冷卻速度,材料成分和熱處理工藝等因素的影響。當(dāng)冷卻速度愈快,含碳量和合金成分愈高,冷卻過程中在熱應(yīng)力作用下產(chǎn)生的不均勻塑性變形愈大,最后形成的殘余應(yīng)力就愈大。
實(shí)踐證明,任何工件在熱處理過程中,只要有相變,熱應(yīng)力和組織應(yīng)力都會(huì)發(fā)生。只不過熱應(yīng)力在組織轉(zhuǎn)變以前就已經(jīng)產(chǎn)生了，而組織應(yīng)力則是在組織轉(zhuǎn)變過程中產(chǎn)生的,在整個(gè)冷卻過程中,熱應(yīng)力與組織應(yīng)力綜合作用的結(jié)果,就是工件中實(shí)際存在的應(yīng)力。
二、熱處理應(yīng)力對(duì)淬火裂紋的影響

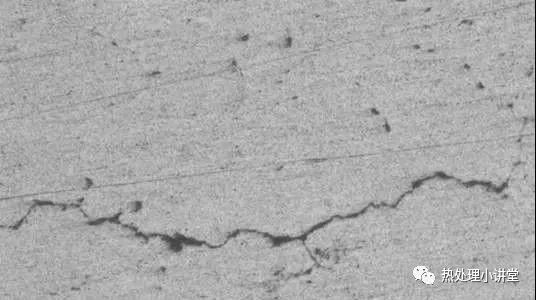

存在于淬火件不同部位上能引起應(yīng)力集中的因素(包括冶金缺陷在內(nèi)),對(duì)淬火裂紋的產(chǎn)生都有促進(jìn)作用,但只有在拉應(yīng)力場(chǎng)內(nèi)尤其是在最大拉應(yīng)力下)才會(huì)表現(xiàn)出來,若在壓應(yīng)力場(chǎng)內(nèi)并無促裂作用。
淬火冷卻速度是一個(gè)能影響淬火質(zhì)量并決定殘余應(yīng)力的重要因素,也是一個(gè)能對(duì)淬火裂紋賦于重要乃至決定性影響的因素。為了達(dá)到淬火的目的，通常必須加速零件在高溫段內(nèi)的冷卻速度,并使之超過鋼的臨界淬火冷卻速度才能得到馬氏體組織。就殘余應(yīng)力而論,這樣做由于能增加抵消組織應(yīng)力作用的熱應(yīng)力值,故能減少工件表面上的拉應(yīng)力而達(dá)到抑制縱裂的目的。其效果將隨高溫冷卻速度的加快而增大。而且,在能淬透的情況下,截面尺寸越大的工件,雖然實(shí)際冷卻速度更緩,開裂的危險(xiǎn)性卻反而愈大。
總結(jié)：
1、熱處理過程中產(chǎn)生的應(yīng)力是不可避免的,而且往往是有害的。但我們可以控制熱處理工藝盡量使應(yīng)力分布合理,就可將其有害程度降低到最低限度,甚至變有害為有利。
2、當(dāng)熱應(yīng)力占主導(dǎo)地位時(shí)應(yīng)力分布為心部受拉表面受壓,當(dāng)組織應(yīng)力占主導(dǎo)地時(shí)應(yīng)力分布為心部受壓表面受拉。
3、在高淬透性鋼件中易形成縱裂,在非淬透性工件中往往形成弧裂,在大型非淬透工件中容易形成橫斷和縱劈。
4、滲碳使表層馬氏體開始轉(zhuǎn)變溫度（Ms）點(diǎn)下降,可導(dǎo)至淬火時(shí)馬氏體轉(zhuǎn)變順序顛倒,心部首先發(fā)生馬氏體轉(zhuǎn)變而后才波及到表面,可獲得表層殘余壓應(yīng)力而提高抗疲勞強(qiáng)度。
5、滲碳后進(jìn)行等溫淬火可保證心部馬氏體轉(zhuǎn)變充分進(jìn)行以后,表層組織轉(zhuǎn)變才進(jìn)行。使工件獲得比直接淬火更大的表層殘余壓應(yīng)力,可進(jìn)一步提高滲碳件的疲勞強(qiáng)度。
6、復(fù)合表面強(qiáng)化工藝可使表層殘余壓應(yīng)力分布更合理,可明顯提高工件的疲勞強(qiáng)度。
?來源：熱處理小講堂
相關(guān)文章：
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.998abcd.com/Steel-Knowledge/1597197083.html
|
