為什么要學習鐵碳合金相圖?
金屬材料中鋼和鑄鐵是工業中應用最廣泛的鐵碳合金，鐵碳合金相圖是研究鐵碳合金最基本的工具，是研究碳鋼和鑄鐵的成分、溫度、組織及性能之間關系的理論基礎，制定熱加工、熱處理、鑄造等工藝的依據。
因此，學習鐵碳合金相圖非常重要！

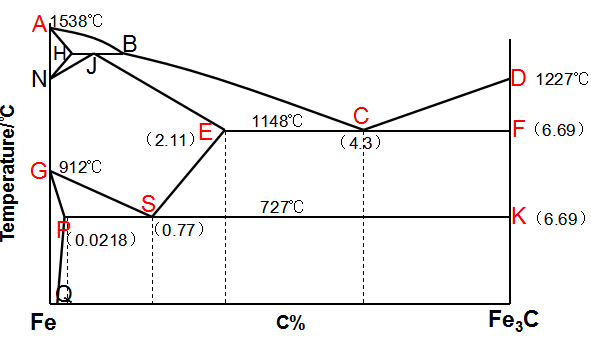

1.鐵碳合金相圖的分析
鐵碳合金相圖口訣:
溫度成分建坐標，鐵碳二元要記牢。
三平三垂標特點，九星閃耀五弧交。
共晶共析液固線，十二面里組織標。
基本組織先標好，相間組織共逍遙。
分析成分斷組織，鍛造處理離不了。

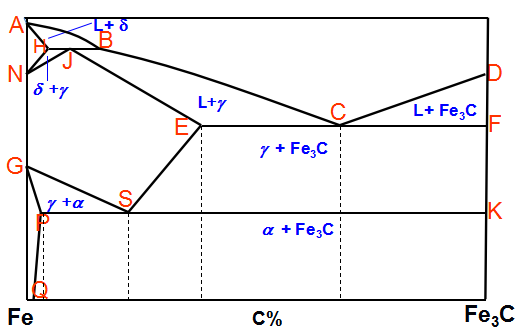

五個單相區： L、δ 、 γ、α、Fe3C

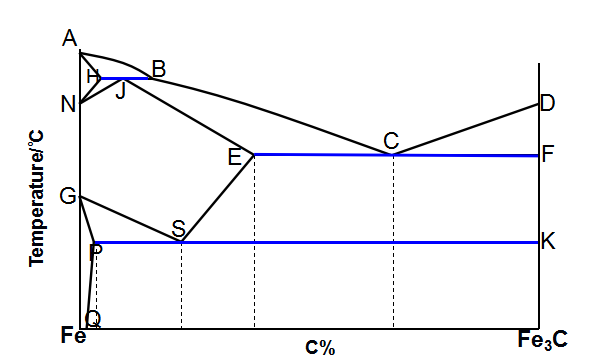

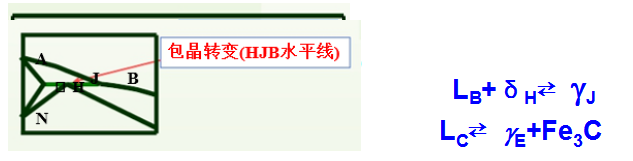

三平：HJB包晶線，ECF共晶線，PSK共析線。
共晶產物是γ 與Fe3C的機械混合物，稱作萊氏體(Ledeburite)，用Le表示。為蜂窩狀。
以Fe3C為基，性能硬而脆。

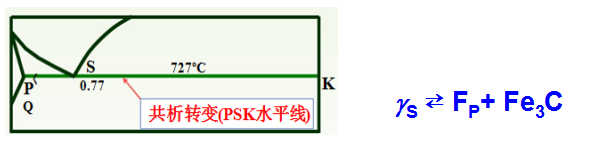

共析產物是?與Fe3C的機械混合物, 稱作珠光體(Perlite)，用P表示。組織特點是兩相呈片層相間分布,性能介于兩相之間。
三垂：

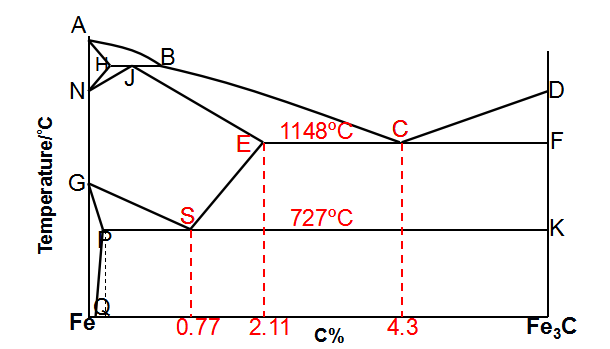

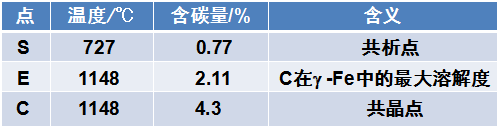

九星：A D E C F P S K G

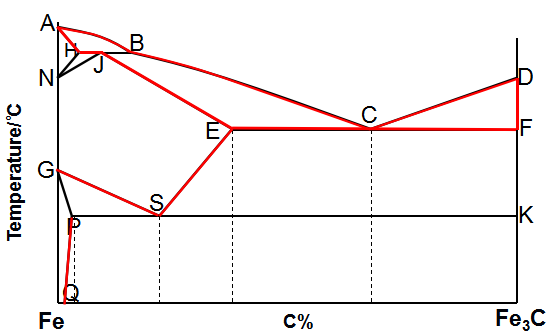

五弧：
液相線---ABCD
固相線---AHJECFD
GS—γ ? α固溶體轉變線
ES—碳在γ-Fe中的固溶線
PQ—碳在α-Fe中的固溶線
七個兩相區:
L+α、L+γ、L+Fe3C、δ+γ、γ+Fe3C、γ+α 、α+Fe3C
2.鐵碳合金相圖的應用
在選材方面的應用
在制定熱加工工藝方面的應用(如鑄造、鍛造、焊接及熱處理)
在選材方面的應用
低碳鋼(0.10~0.25%C) 制造塑性高、韌性好的零件，如建筑結構和容器等
中碳鋼(0.25~0.60%C) 制造強度、塑性、韌性都較好的零件，如軸、齒輪等
高碳鋼(0.6~1.3%C) 制造硬度高、耐磨性好的零件，如工具、模具等
純鐵強度低，不宜用作結構材料，但導磁率高，可作軟磁材料，如電磁鐵的鐵芯等。
白口鑄鐵硬度和脆性很高，不能切削加工和鍛造，但具有很高的抗磨損能力，鑄造性能優良，可應用于少數需要耐磨而不受沖擊的零件，如：拔絲模、軋輥和球磨機的鐵球等。

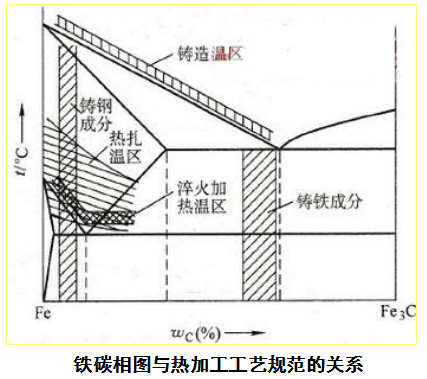

在制定熱加工工藝方面的應用
鑄造工藝
鍛造工藝
焊接工藝
熱處理工藝
知識拓展
拓展A：PSK線又稱A1 線，GS線又稱A3 線，ES線又稱Acm線，是制定熱處理工藝的重要參考線。
拓展B：鐵碳相圖只反映鐵碳二元合金中相的平衡狀態，合金中含有其它元素，相圖將發生一定變化。
| |
