一、制定爐輥管理標準防止缺陷的發生
為了防止由于爐輥本身的不足造成結瘤問題，制定了相應的一系列標準。
1 新輥配件驗收標準
輥身外徑：D±0.5；
輥?zhàn)硬馁|(zhì)：KHR12C-SUS304；
輥面粗糙度：Ra4-6；
動平衡：≤50g（168轉/分）；
表面硬度：700-1000；
輥面處理：噴涂（噴涂材料LCO-17）；
其它尺寸和技術要求見零件圖。
2 舊輥修復驗收標準
修復后輥面要求圓度、圓柱度、跳動在0.05mm以下；
動平衡≤50g（168轉/分）；
輥面毛化處理，輥面噴涂LC-1C涂層，硬度700-1000，涂層厚度0.04-0.08mm，噴涂后輥面拋光，粗糙度Ra4-6，Ramax<8μm，熱處理后再次拋光處理，Ramax<7μm，修復后取兩條輥面母線，沿輥面每50mm間隔測量直徑，沿輥面均長測5點輥面粗糙度。
3 爐輥安裝標準
輥身水平度不超過0.05/m；
輥身垂直度不超過0.05/m；
與相鄰爐輥的水平度、垂直度偏差方向呈交叉分布。
4 爐輥點檢維護標準
每周檢查軸承振動以及軸承溫度狀況；
每次大定修時對輥面狀況進行檢查，有異常時在點檢日志中記錄；
每次大定修時檢查輥面粗糙度，編寫檢測報告，并做趨勢分析。
5 爐輥更換標準
出現以下情況之一，需要進行輥?zhàn)拥母鼡Q：
a）輥面工作范圍內均長測5點，粗糙度均值下降到Ra2.0以下；
b）輥面出現異常磨損、粘結、劃痕、剝落、熱損傷等劣化跡象，預計會影響帶鋼表面質量；
c）輥?zhàn)虞S頭變形或輥身變形，導致輥?zhàn)映霈F(xiàn)負荷異常波動，負荷波動大于正常數值的20％；
d）由于輥系其它零部件損壞，導致輥?zhàn)訜o法正常使用。
6 爐輥報廢標準
出現以下情況之一，需要對輥?zhàn)舆M(jìn)行報廢處理：
a）輥身直徑小于792mm；
b）出現其它無法修復或修復代價高昂的缺陷，如輥身嚴重裂紋、縮孔、彎曲、不均勻磨損等。
二、帶鋼在爐內產生點印類缺陷特點
1 帶鋼在爐內產生點印類缺陷主要類別
帶鋼在爐內出現的點印類缺陷的形態很多，大體上可以分為麻點和壓印兩大類。麻點指數量比較多、直徑比較小、位置相對有規律的一類，壓印指數量比較少、直徑比較大、位置不太有規律的一類，壓印缺陷有時會有異物壓入同時出現。

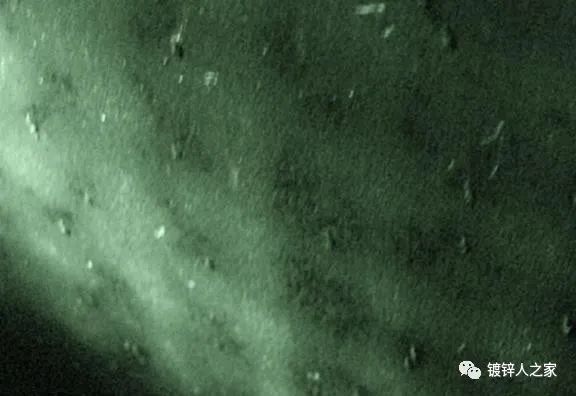

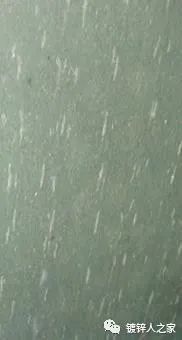

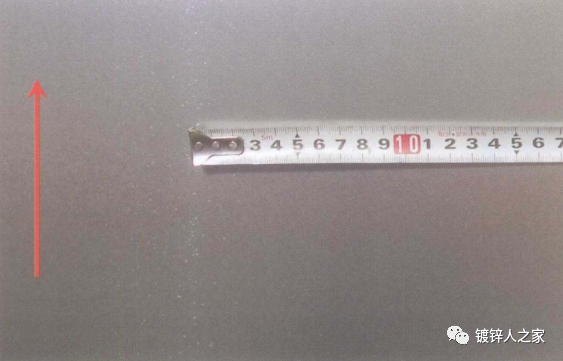

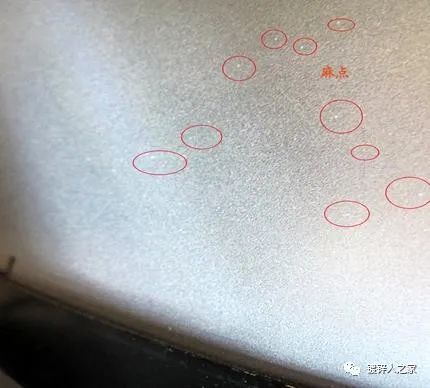

麻點宏觀照片

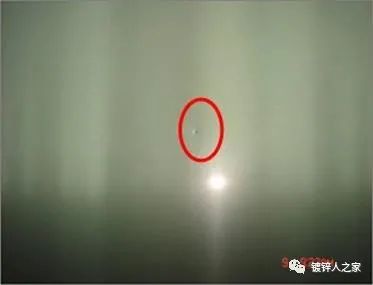

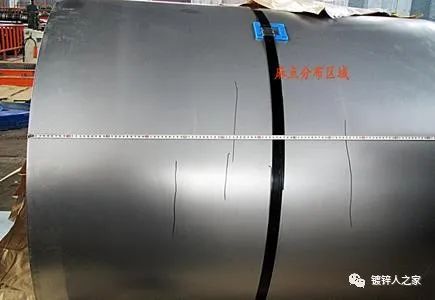

點在帶鋼表面的位置

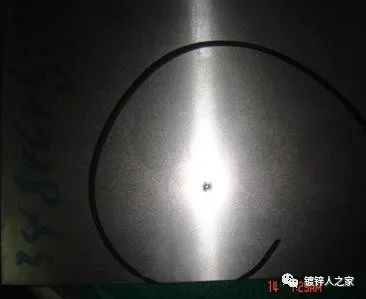

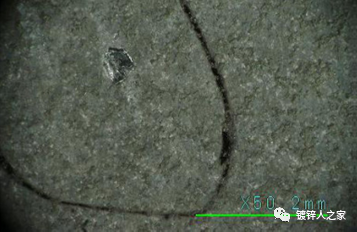

壓印無外來物質壓入缺陷宏觀照片

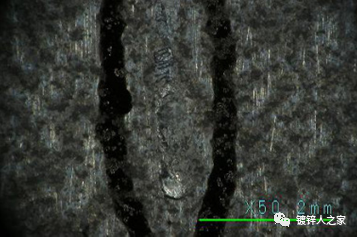

壓印有外來物質壓入缺陷宏觀照片
2 麻點與壓印缺陷的相同點和不同點

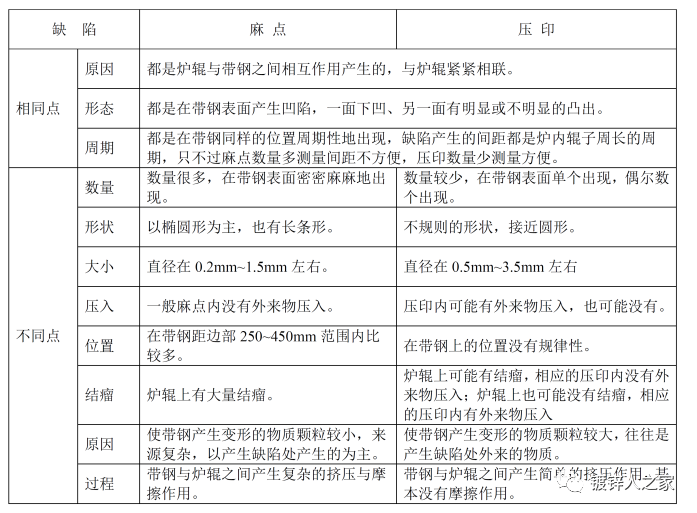

麻點和壓印的相同點與不同點如下表，其中最為常見和難以解決的是麻點，也是要重點分析的內容；壓印往往有一定的隨機性，與其他不正常現象伴隨發生。
三、爐輥表面結瘤形態及機理概述
1 爐輥表面結瘤形態
爐輥表面結瘤形態各異，總的來說，有如下特點：
a）在輥?zhàn)颖砻媾c帶鋼接觸的范圍內，粘附大量的、密密麻麻的外來異物顆粒，往往在輥?zhàn)觾啥瞬浚鄮т撨叢拷佑|處向內1250mm~450mm范圍內偏多；
b）宏觀看起來，大量的結瘤顆粒的排列有一定的規律性，似乎縱向成列排列，甚至有的小型爐輥結瘤連成了線；
c）顆粒的形狀以橢圓形為主，也有線狀的，直徑或?qū)挾却蠹s在0.5mm~2.5mm范圍內，部分NOF輥?zhàn)颖砻娴慕Y(jié)瘤尺寸會達到3.5mm；
d）仔細看結瘤有一定的方向性，大體與帶鋼運行方向一致，但往往有些偏斜，排成列的顆粒，偏斜方向是一致的，有時輥?zhàn)觾啥私Y(jié)瘤偏斜方向正好相反。
2 爐輥表面結瘤的機理概述
a）輥?zhàn)颖砻娼Y(jié)瘤首先要有結瘤物質，即各種小的顆粒，可以是帶鋼表面未洗凈的油污鐵屑，可以是從爐輥和帶鋼表面摩擦下來的涂層粉末、氧化物、鐵粉，可以是爐內耐火材料、爐壁保護板等脫落掉下來的顆粒、粉塵等等；
b）落到帶鋼與輥?zhàn)又g的結瘤物質，往往是直徑很小的顆粒，與爐輥的粘接能力不強，必須發生帶鋼與輥?zhàn)又g產生滑動摩擦，使大量的小顆粒在高溫下受到搓揉和擠壓，才能使小顆粒聚集、結合變成大顆粒，增加與輥面的接觸面積，提高粘接性能；
c）大的顆粒要粘附到輥?zhàn)颖砻孢€必須要靠帶鋼與輥?zhàn)又g高的壓力才能實現，同時需要爐輥表面有一定的粗糙度才能發生粘附效果；
d）爐輥結瘤有形成瘤核和聚集長大兩個過程，大量的顆粒不是一次性地粘附到輥?zhàn)颖砻娴模墙?jīng)過了粘附、脫落、再粘附……的過程，一旦有一個顆粒成功粘附到輥?zhàn)颖砻嬉院螅蜁蔀榻Y(jié)瘤核心，其他顆粒依附于瘤核的輥?zhàn)雍蛶т撓嗷ツΣ恋姆捶较颍湍軌虮容^方便地粘附到輥?zhàn)由希绱?/span>層層累就使得結瘤物質進一步積聚集長大；
e）結瘤顆粒粘接到爐輥表面以后，在高溫下反復受到帶鋼的擠壓，塑性和粘接性能提高，甚至與輥面發生輕微的熔融、焊合，就可以很牢固地與爐輥表面粘接在一起，在帶鋼表面形成麻點、壓印等缺陷。
正因?yàn)橐陨显颍攀沟脿t輥表面結瘤呈橢圓狀、慧尾狀甚至線狀，縱向排成列，方向一致，在瘤狀顆粒內部可以層層剝離的現象。
下面對產生機理進行詳述。
3 減小切向作用力的措施
要防止?fàn)t輥結瘤，可以從減小鋼帶與爐輥之間的正壓力、切向摩擦力和軸向摩擦力。這三方面的作用力中，正壓力是由張力產生的，是根據保證帶鋼正常運行的工藝要求確定的，軸向摩擦力是帶鋼對中所必須的。為了防止?fàn)t輥結瘤，主要通過控制無效的切向摩擦力。下面分析無效切向摩擦力產生的原因和控制措施。
（1）由于帶鋼溫度變化造成的無效切向摩擦力
由于爐內帶鋼不斷加熱升溫、冷卻降溫，就會出現顯著的熱脹冷縮現象，理論上每一處帶鋼的運行速度都是不一致的，當爐輥采用成組傳動時，一組內各個爐輥運行的速度基本一致，但帶鋼實際速度不一致，當然會造成帶鋼與爐輥表面的摩擦。
以加熱區為例，如果帶鋼的熱膨脹系數為α＝11.7×10-1，帶鋼速度為250米/分，帶鋼在一個Pass上前后溫差為50℃，可以算出在此Pass內帶鋼將伸長13.05mm，如果以這組入口處的輥?zhàn)訛榛鶞?zhǔn)，帶鋼與輥?zhàn)颖砻嫠俣纫恢拢瑒t帶鋼每經過一個Pass就要在輥?zhàn)颖砻婊瑒?/span>13.05mm，累積到這組出口的數據是很大的。
為了防止這種現象的發生，對于帶鋼溫差較大的加熱區、冷卻區的爐輥必須采用單獨傳動控制，在各個爐輥的轉動速度中引入帶鋼溫度模型控制。
（2） 由于帶鋼速度變化造成的無效切向摩擦力
生產線速度必須隨著產品工藝的要求進行調整。生產線加速或減速時，如果速度變化太快，就會在爐輥與帶鋼之間產生摩擦傾向，因此必須將加速度模式進行改進，將線性加速度改為逐漸增加或逐漸減小的二次方加速度。
（3）由于爐輥造成的無效切向摩擦力
要將爐輥表面涂層的粗糙度控制在合適的范圍內，防止?fàn)t輥表面粗糙度過小或輥面狀況差粗糙度不均勻造成的帶鋼滑動；要保證爐輥輥型合理，防止因?yàn)樵O(shè)計或磨損后爐輥輥型不良，造成帶鋼在爐輥上的跑偏傾向。
特別需要防止?fàn)t輥振動。爐輥的設計標準允許有0.2mm的橢圓度，這一橢圓度造成的爐輥振動最大振幅為200μm，如果再加上安裝精度、爐輥彎曲等因素帶來的影響，振幅極易超過300μm。有經驗表明，當振幅大于300μm時，振動造成的帶鋼與爐輥的摩擦加劇，如果存在結瘤物質粉末的話，就有可能造成結瘤。
（4） 生產線運轉過程中控制無效切向摩擦力
在這方面首鋼京唐的經驗是，嚴格監控爐輥速度和轉矩波動情況，及時處理異常波動。在 PDA 中將爐區所有輥?zhàn)拥乃俣群娃D(zhuǎn)矩值加入監控，記錄生產不同規格帶鋼時各個爐輥的速度、轉矩波動情況，找出其中存在波動異常的輥?zhàn)樱{(diào)整其前后的張力設定，控制規格變化時的張力調整幅度，以最大限度地減小波動。
在維修時針對每個輥?zhàn)拥木唧w情況進行處理，消除導致周期性波動的因素。電氣專業采取重新校準爐輥的附加摩擦轉矩補償值、將帶鋼自重加到爐輥轉動慣量補償內、增加爐輥測速編碼器等措施。
某公司高強鋼汽車板連退線在穩定生產一般性能的產品，開始試產高強鋼時，發生了大量麻點缺陷。經過對退火爐檢修，發現爐輥大面積結瘤，是由于爐輥結瘤復制到了帶鋼表面形成了麻點缺陷。
1 麻點缺陷形貌
麻點主要出現在帶鋼的邊部，平行于生產線的軋制方向排列，呈凹陷、圓滑的界面形貌，也有一定的方向性，在帶鋼的長度方向上呈彗星狀，直徑為20~30um 左右。可見這種麻點是由于異物硌傷造成的。

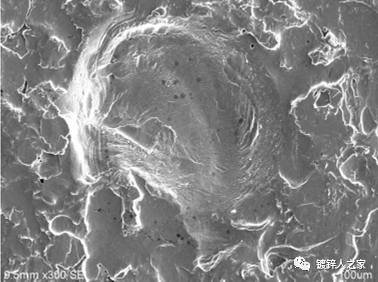

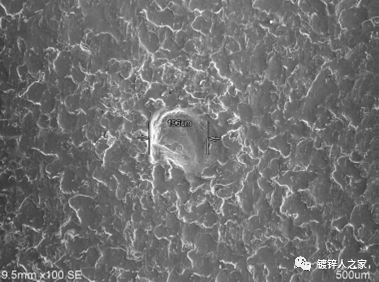

圖 帶鋼表面麻點形貌
2 爐輥表面結瘤情況
通過對爐輥表面情況進行檢查發現，在爐子的均熱段、緩冷段和快冷段爐輥都存在結瘤現象，其中以均熱段爐輥結瘤最為嚴重。爐輥結瘤形貌見圖，可見與帶鋼表面的麻點形態類似。

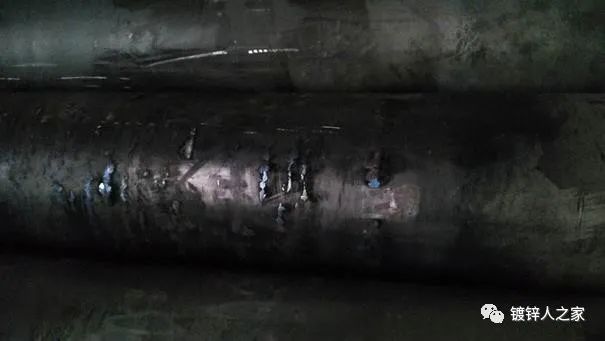

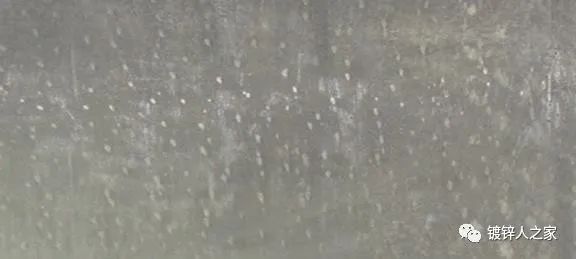

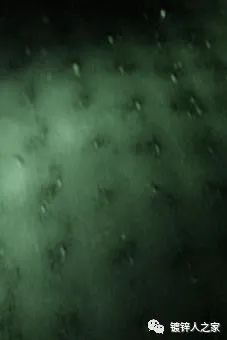

圖 爐輥結瘤形貌
3 結瘤物成分分析
為了找到結瘤產生的根本原因，對結瘤物不同部位進行了能譜分析。

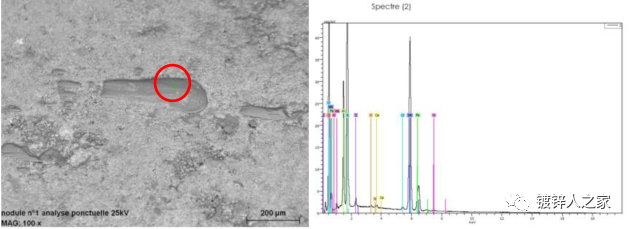

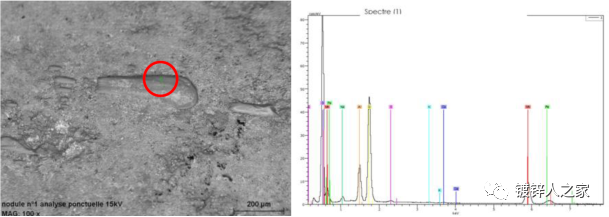

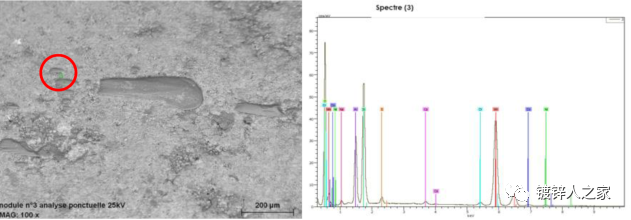

圖 4 1#試樣光學顯微照片和能譜

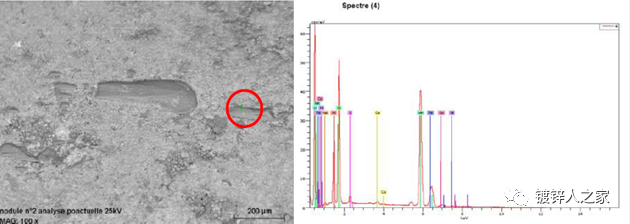

圖 5 2#試樣光學顯微照片和能譜分析
圖 6 3#試樣光學顯微照片和能譜分析
圖 7 4#試樣光學顯微照片和能譜分析表
4 結瘤物來源分析
對各個檢測點的成分?jǐn)?shù)據匯總?cè)?/span>下表所示。
可見結瘤物質成分比較復雜，不同區域成分差異很大，但總體上主要成分有Mn、Si、Al、Fe、Na、Cr、O 元素。這些元素中，如此高的Mn只可能來自帶鋼的合金成分。其它的Na可能來自前處理，Cr可能來自爐輥，Si、Al可能來自爐內耐火材料以外，但即便如此，還是來自帶鋼合金成分的可能性比較大。因此，雖然有多種因素可能造成爐輥結瘤，但本案例還是以帶鋼的合金成分為主。
5 原理分析
帶鋼的主要成分應該是Fe，但為什么分析的結果中Fe不高，還是認定為帶鋼成分呢？這是因?yàn)楦邚?qiáng)鋼內合金元素優先氧化的原因。

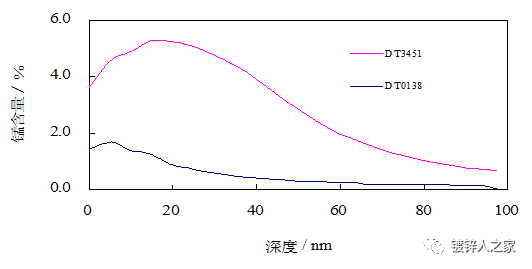

高強鋼含有很高的Mn、Si、Al、Cr，在帶鋼溫度達到800℃，保護氣體成分為5%~8%H2，露點為-30℃的條件下，這些合金元素都處于氧化狀態，而Fe處于還原狀態，這就是選擇性氧化。發生選擇性氧化的結果就使得合金元素在帶鋼的表面發生聚集，如下圖所示，某公司在生產兩種不同的高強鋼產品時，在帶鋼表面出現了非常明顯的Mn的聚集，表面氧化物主要以這些合金元素為主，含Fe量很低。
一旦帶鋼表面發生氧化，加上帶鋼與爐輥之間的滑動和壓力作用，就會使得帶鋼表面的氧化物粘附到爐輥表面，并聚集成顆粒，產生爐輥結瘤問題。
6 問題的解決
為了解決這個問題，除了與其他類型的爐輥結瘤一樣，需要防止帶鋼與爐輥的滑動以外，主要從防止帶鋼的氧化方面入手。
根據國外先進企業的生產經驗，生產高強鋼時爐內 O2含量一般控制在25-35ppm 以下，而本案例實際數據超過了這一范圍，為了嚴格控制爐內的 O2含量，聘請國外專家對整個爐區進行了泄漏點檢測，對發現的漏點利用停車檢修逐一封堵。
機械專業還進行了輻射管泄漏的檢查，并實施了電機標高校準、聯軸器檢查更換、爐輥操作側潤滑脂泄漏控制、分析過濾網成分和清理氮?dú)膺^濾器等措施。通過采取這些措施，使得爐內 O2含量控制在了30-40ppm。
同時，對爐內的氣氛進行了控制，加大了爐子底部保護氣體的投入和頂部廢氣的排放，確保爐內氣體的露點處于-40℃~-50℃。當然，對爐內的清理和爐輥的修磨也是必不可少的。
經過多方面的努力，最終因爐輥結瘤造成的壓印缺陷比例大幅度下降，成為了影響產品質量的次要因素。
五、爐輥結瘤原因綜合分析案例

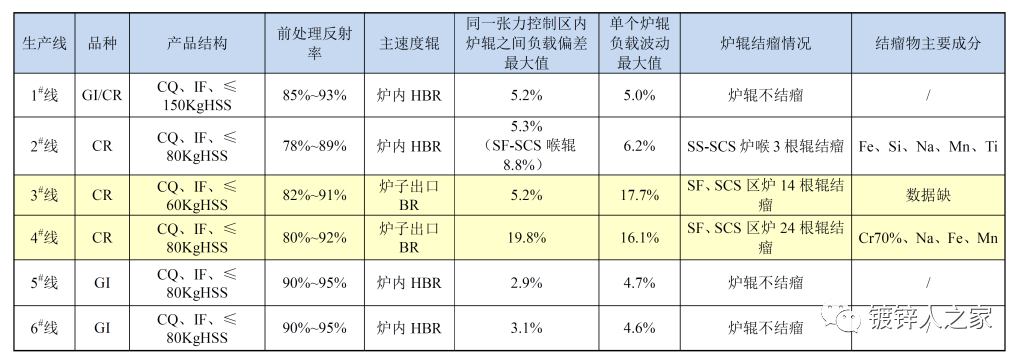

1 結瘤缺陷情況
2 造成爐輥結瘤的根本原因分析
3 解決問題的措施
