導(dǎo)讀：本文在超級馬氏體不銹鋼中添加V元素，設(shè)計一種新型的超級馬氏體不銹鋼，重點研究V元素對超級馬氏體不銹鋼組織及力學(xué)性能的影響規(guī)律，為該鋼的合金元素控制及應(yīng)用提供一定的參考依據(jù)。

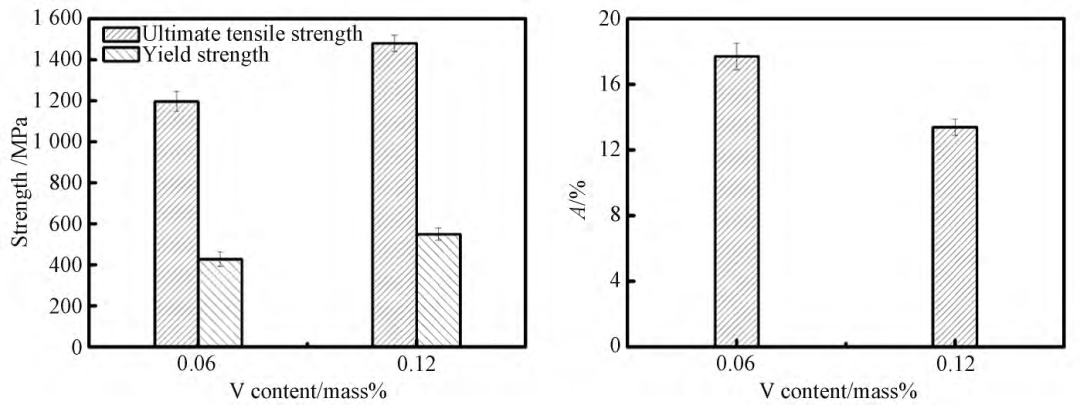

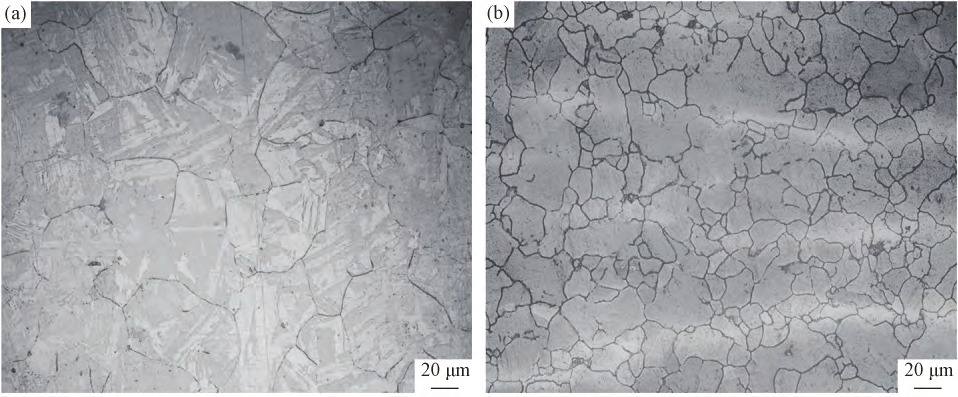

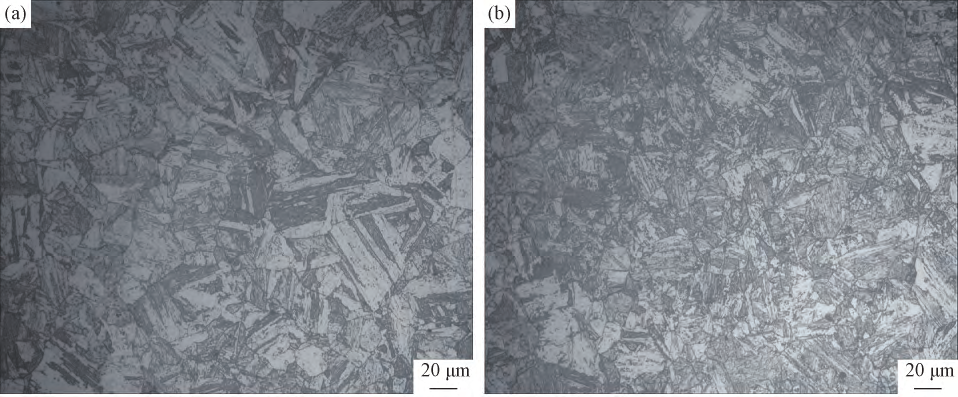

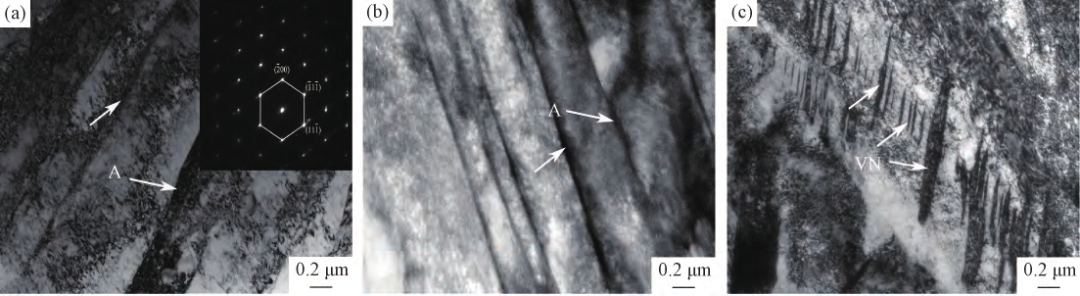

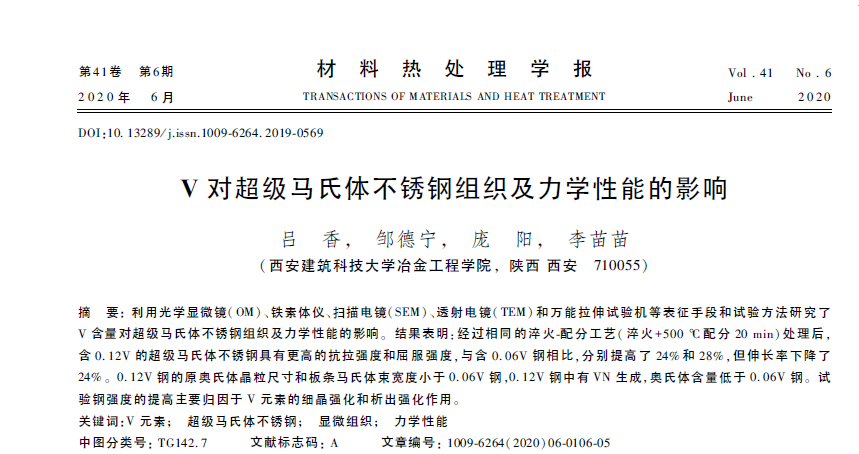

論文鏈接：10.13289/j.issn.1009-6264.2019-0569 本試驗采用真空感應(yīng)爐冶煉V含量分別0.06mass%和0.12mass%的超級馬氏體不銹鋼,其化學(xué)成分見表1。 研究發(fā)現(xiàn)，兩種試驗鋼的基體組織都為板條馬氏體，0.12V鋼的原奧氏體晶粒尺寸和板條馬氏體束寬度均小于0.06V鋼，奧氏體的含量也小于0.06V鋼，表明V元素可以細(xì)化晶粒，抑制逆變奧氏體的形成。 0.12V鋼熱處理后的抗拉強度和屈服強度分別為1481和549MPa，與0.06V鋼相比分別提高了24%和28%，伸長率為13.4%，下降了24%，隨著V含量增加，試驗鋼的強度提高，韌性下降。 V元素主要通過細(xì)晶強化和析出強化提高試驗鋼的強度，通過影響逆變奧氏體的含量提高試驗鋼的韌性。 表1 試驗鋼的化學(xué)成分 圖1 不同V含量試驗鋼熱處理后的顯微組織（a）0.06V；（b）0.12V 圖2 不同V含量試驗鋼原奧氏體晶粒的顯微組織（a）0.06V；（b）0.12V 圖3 不同V含量試驗鋼熱處理后的TEM組織（a）0.06V；（b）0.12V；（c）VN形貌 圖4 不同V含量試驗鋼熱處理后的室溫力學(xué)性能（a）強度；（b）伸長率
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.998abcd.com/Steel-Knowledge/1622514368.html
|
