欧美最粗又大黑人xxoo,中文字幕人妻熟女人妻,国内精品九九久久精品,搡bbbb推bbbb推bbbb

常州精密鋼管博客網

奧氏體不銹鋼的5大焊接問題及處理措施

2023年05月26日 常州鋼管哥1333???3??? 鋼鐵知識 百度已收錄 № 31204

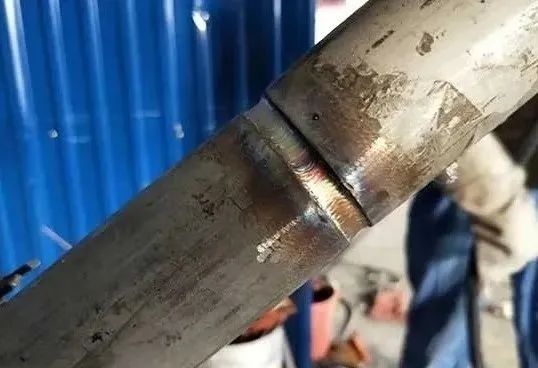

奧氏體不銹鋼在焊接特點：焊接過程中的彈、塑性應力和應變量很大，卻極少出現冷裂紋。焊接接頭不存在淬火硬化區及晶粒粗大化，故焊縫抗拉強度較高。

奧氏體不銹鋼焊接主要問題：焊接變形較大；因其晶界特性和對某些微量雜質（S、P）敏感，易產生熱裂紋。
奧氏體不銹鋼的5大焊接問題及處理措施

01

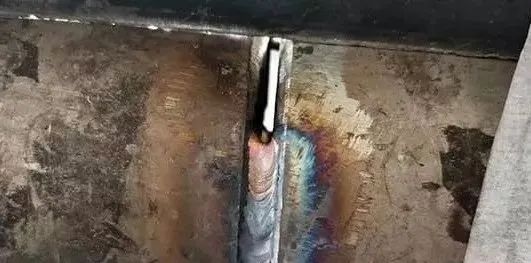

碳化鉻的形成，降低焊接接頭抗晶間腐蝕能力。



晶間腐蝕:根據貧鉻理論,焊縫和熱影響區在加熱到450-850℃敏化溫度區時在晶界上析出碳化鉻,造成貧鉻的晶界,不足以抵抗腐蝕的程度。

（1）針對焊縫晶間腐蝕和目材上敏化溫度區腐蝕，可采用下列措施加以限制：

a．減少母材及焊縫的含碳量，母材中添加穩定化元素Ti、Nb等元素使之優先形成MC，以避免Cr23C6形成。

b．使焊縫形成奧氏體加少量鐵素體的雙相組織。焊縫中存在一定數量的鐵素體時，可細化晶粒，增加晶粒面積，使晶界單位面積上的碳化鉻析出量減少。

鉻在鐵素體中溶解度較大，Cr23C6優先在鐵素體中形成，而不致使奧氏體晶界貧鉻；散步在奧氏體之間的鐵素體，可防止腐蝕沿晶界向內部擴散。

c．控制在敏化溫度區間的停留時間。調整焊接熱循環，盡可能縮短600～1000℃的停留時間，可選擇能量密度高的焊接方法（如等離子氬弧焊），

選用較小的焊接線能量，焊縫背面通氬氣或采用銅墊增加焊接接頭的冷卻速度，減少起弧、收弧次數以避免重復加熱，多層焊時與腐蝕介質的接觸面盡可能最后施焊等。

d．焊后進行固溶處理或穩定化退火（850～900℃）保溫后空冷，以使碳化物充分析出，并使鉻加速擴散 ）。
（2）、焊接接頭的刀狀腐蝕，為此，可采取如下預防措施：

由于碳的擴散能力較強，在冷卻過程中將偏聚在晶界形成過飽和狀態，而Ti、Nb則因擴散能力低而留于晶體內。當焊接接頭在敏化溫度區間再次加熱時，過飽和碳將在晶間以Cr23C6形式析出。

a．降低含碳量。對于含有穩定化元素的不銹鋼，含碳量不應超過0.06％。

b．采用合理的焊接工藝。選擇較小的焊接線能量，以減少過熱區在高溫停留時間，注意避免在焊接過程中產生“中溫敏化”效果。

雙面焊時，與腐蝕介質接觸的焊縫應最后施焊（這是大直徑厚壁焊管內焊在外焊之后進行的原因所在），如不能實施則應調整焊接規范及焊縫形狀，盡量避免與腐蝕介質接觸的過熱區再次受到敏化加熱。

c．焊后熱處理。焊后進行固溶或穩定化處理。
02
應力腐蝕開裂



可采用下列措施防止應力腐蝕開裂的發生：

a．正確選擇材料及合理調整焊縫成分。高純鉻-鎳奧氏體不銹鋼、高硅鉻-鎳奧氏體不銹鋼、鐵素體-奧氏體不銹鋼、高鉻鐵素體不銹鋼等具有較好的抗應力腐蝕性能，焊縫金屬為奧氏體-鐵素體雙相鋼組織時抗應力腐蝕性良好。

b．消除或減小殘余應力。進行焊后消除應力熱處理，采用拋光、噴丸和錘擊等機械方法降低表面殘余應力。

c．合理的結構設計。以避免產生較大的應力集中。

03
焊接熱裂紋（焊縫結晶裂紋、熱影響區液化裂紋）



熱裂紋敏感性主要取決于材料的化學成分、組織與性能。Ni易與S、P等雜質形成低熔點化合物或共晶，硼、硅等的偏析，將促使產生熱裂紋。

焊縫易形成方向性強的粗大柱狀晶組織，有利于有害雜質和元素的偏析。從而促使形成連續的晶間液膜，提高了熱裂紋的敏感性。若焊接不均勻加熱，則易形成較大的拉應力，促進焊接熱裂紋的產生。

防止措施：

a．嚴格控制有害雜質S、P的含量。

b．調整焊縫金屬的組織。雙相組織焊縫具有良好的抗裂性能，焊縫中的δ相可細化晶粒，消除單相奧氏體的方向性，減少有害雜質在晶界的偏析，且δ相能溶解較多的S、
P，并能降低界面能，組織晶間液膜的形成。

c．調整焊縫金屬合金成分。在單相奧氏體鋼中適當增加Mn、C、N的含量，加入少量的鈰、鎬、鉭等微量元素（可細化焊縫組織、凈化晶界），可減少熱裂紋敏感性。

d．工藝措施。盡量減小熔池過熱，以防止形成粗大的柱狀晶，采用小線能量及小截面焊道。

例如25-20型奧氏體鋼易出現液化裂紋。可通過嚴格限制母材的雜質含量及晶粒度，采用高能量密度的焊接方法、小線能量和提高接頭的冷卻速度等措施。

04
焊接接頭的脆化



熱強鋼應保證焊接接頭的塑性，防止高溫脆化；低溫用鋼要求具有良好的低溫韌性，防止焊接接頭發生低溫脆斷。

05
焊接變形較大

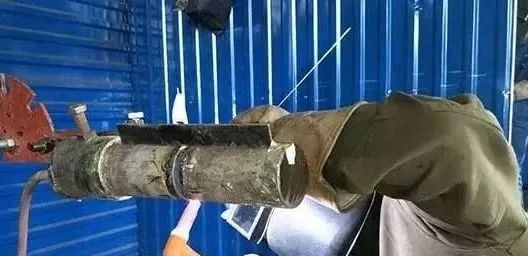

因導熱率低、膨脹系數大，故焊接變形較大，可采用夾具防止變形。奧氏體不銹鋼的焊接方法和焊接材料的選擇:

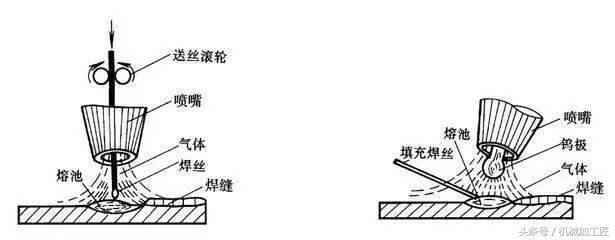

奧氏體不銹鋼可用鎢極氬弧焊（TIG）、熔化極氬弧焊（MIG）、等離子氬弧焊（PAW）及埋弧焊（SAW）等方法進行焊接。

奧氏體不銹鋼因其熔點低、導熱系數小、電阻系數大，故焊接電流較小。應采用窄焊縫、窄焊道，減少高溫停留時間，防止碳化物析出，減少焊縫收縮應力，降低熱裂紋敏感性。
焊材成分尤其是Cr、Ni合金元素要高于母材。采用含有少量（4～12％）鐵素體的焊接材料，以保證焊縫良好的抗裂（冷裂、熱裂、應力腐蝕開裂）性能。

焊縫中不允許或不可能存在鐵素體相時，焊材應選用含Mo、Mn等合金元素的焊接材料。

焊材中的C、S、P、Si、Nb應盡可能低，Nb在純奧氏體焊縫中會引起凝固裂紋，但焊縫中有少量鐵素體可有效避免。

焊后需進行穩定化或消除應力處理的焊接結構，通常選用含Nb的焊接材料。埋弧焊用于焊接中板，Cr、Ni的燒損可通過焊劑和焊絲中合金元素的過渡得到補充；

由于熔深大，應注意防止焊縫中心區熱裂紋的產生和熱影響區耐腐蝕性的降低。應注意選擇較細的焊絲和較小的焊接線能量，焊絲需低Si、S、P。

耐熱不銹鋼焊縫中鐵素體含量應不大于5％。Cr、Ni含量大于20％的奧氏體不銹鋼，需選用高Mn（6～8％）焊絲，焊劑選用堿性或中性焊劑，以防止向焊縫中增Si，以提高其抗裂性能。

奧氏體不銹鋼專用焊劑增Si極少，可向焊縫過渡合金，補償合金元素的燒損，以滿足焊縫性能和化學成分的要求。


(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
不銹鋼 奧氏體不銹鋼 不銹鋼焊接 焊接技術 裂紋
收藏文章
表情删除后不可恢复，是否删除
取消
确定
图片正在上传，请稍后...
取消上传
评论内容为空！
  • 评论发表您的看法！
102人参与,102条评论
  • 最新评论
2020年5月27日 6:40 [云南省罗平县网友]

通钢 你了解的怎么样？

举报回复
2020年5月27日 5:58 力争上游 [河南省内黄县网友]

q195是什么材料？有更详细的吗？

举报回复
2020年5月27日 5:00 [陕西省米脂县网友]

20号槽钢 你们有没有？

举报回复
2020年5月27日 4:49 晨钟暮鼓 [陕西省三原县网友]

920mm 有更详细的吗？

举报回复
2020年5月27日 4:24

钢材库存 有更详细的吗？

举报回复
2020年5月27日 3:47 [广东省廉江市网友]

hrb300 是什么钢？

举报回复
2020年5月27日 2:04 [山西省沁源县网友]

压力容器定义三个条件 有更详细的吗？

举报回复
2020年5月27日 0:35 肥水养花 [云南省施甸县网友]

热处理四把火 有更详细的吗？

举报回复
2020年5月26日 23:12 一诺千金 [湖北省硚口区网友]

中国钢材价格 有更详细的吗？

举报回复
2020年5月26日 22:59 [西藏自治区昌都县网友]

印度钢铁 有更详细的吗？

举报回复
2020年5月26日 19:39 窒息感 [广西壮族自治区阳朔县网友]

钢材价格信息 有更详细的吗？

举报回复
2020年5月26日 18:56 [贵州省镇远县网友]

钢铁行情走势 怎么样？

举报回复
2020年5月26日 18:25 [江西省万载县网友]

镀锌方管规格表 有更详细的吗？

举报回复
2020年5月26日 18:21 羽翼 [江苏省赣榆县网友]

可燃冰图片有没有？

举报回复
2020年5月26日 17:28 远在天涯

内径千分尺规格有更详细的吗？

举报回复
2020年5月26日 14:19 醉美人 [四川省龙泉驿区网友]

232调查 是怎么回事？

举报回复
2020年5月26日 14:12 [云南省市辖区网友]

设计院资质等级 有更详细的吗？

举报回复
2020年5月26日 13:14 [云南省麻栗坡县网友]

材料失效分析 有更详细的吗？

举报回复
2020年5月26日 13:08 [吉林省和龙市网友]

9crwmn 钢管你们好不好做？

举报回复
2020年5月26日 12:52 [辽宁省甘井子区网友]

倾销幅度有更详细的吗？

举报回复
2020年5月26日 12:36 [湖北省老河口市网友]

游标卡尺的使用方法有更详细的吗？

举报回复
2020年5月26日 12:14 [山东省即墨市网友]

质量分数符号 有更详细的吗？

举报回复
2020年5月26日 11:15 [辽宁省普兰店市网友]

内径英文怎么表示？

举报回复
2020年5月26日 11:12 [河北省石家庄市网友]

矩管理论重量表大全 有更详细的吗？

举报回复
2020年5月26日 10:13 [山西省盐湖区网友]

解理面 有更详细的吗？

举报回复
2020年5月26日 9:43 疾风落叶 [河南省社旗县网友]

中国钢铁信息库 有更详细的吗？

举报回复
2020年5月26日 9:22 [江西省市辖区网友]

申特钢铁有更详细的吗？

举报回复
2020年5月26日 9:11 旧人归 [新疆维吾尔自治区昌吉市网友]

首都钢铁 怎么样？

举报回复
2020年5月26日 9:02 覆水难收

不绣钢 有更详细的吗？

举报回复
2020年5月26日 7:36 [四川省沙湾区网友]

环保税2018年开征

举报回复
该评论已关闭!
查看更多
常州精密钢管博客正在使用畅言云评
去社区看看吧
去热评看看吧

热评话题

搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘
互聯網 www.998abcd.com
鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家，汽車鋼管，電機殼鋼管 生產單位。

常州精密鋼管博客網推薦您訪問：

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.998abcd.com?2006-2021
蘇ICP備08003692號

※【關于本站】※【提問】※網站地圖※【搜索】※【知識星球】※電腦端※

主站蜘蛛池模板： 曲周县| 漾濞| 会东县| 宜昌市| 揭阳市| 南丰县| 江门市| 龙陵县| 库尔勒市| 锡林浩特市| 威宁| 上栗县| 永安市| 东海县| 滨州市| 勃利县| 浑源县| 渭南市| 扶绥县| 平舆县| 铜山县| 红桥区| 革吉县| 广水市| 虎林市| 华亭县| 湖南省| 桃园县| 泸定县| 石台县| 宜兰县| 平和县| 正安县| 缙云县| 定边县| 方城县| 海淀区| 德安县| 巴马| 虞城县| 雷山县|
