案例分享：鋁型材擠壓模具開裂失效分析

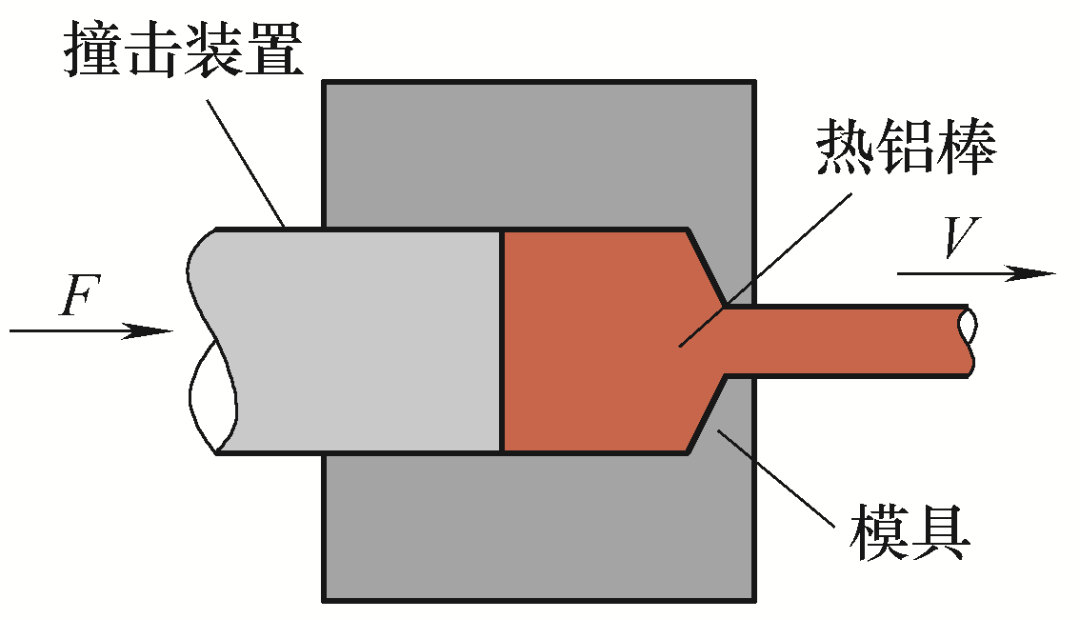

圖1 擠壓模具示意
（a） （b）

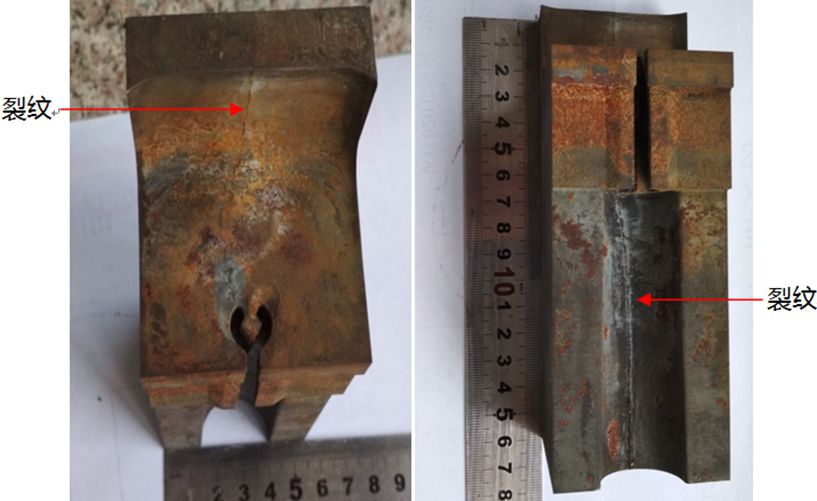

圖2 裂紋的宏觀形貌照片

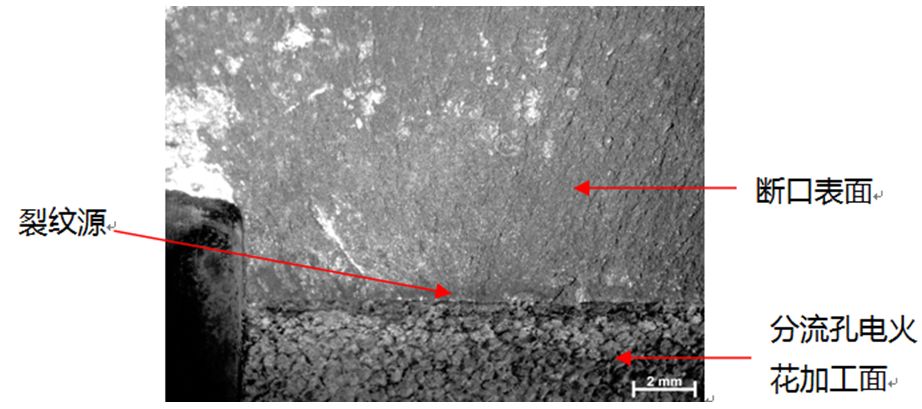

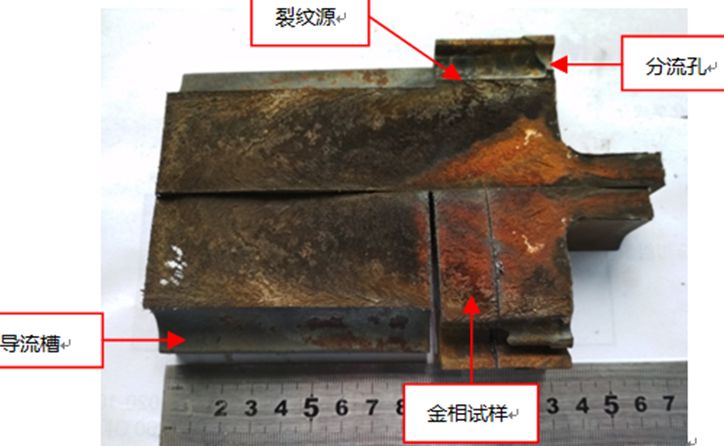

圖3裂紋斷口形態及取樣示意

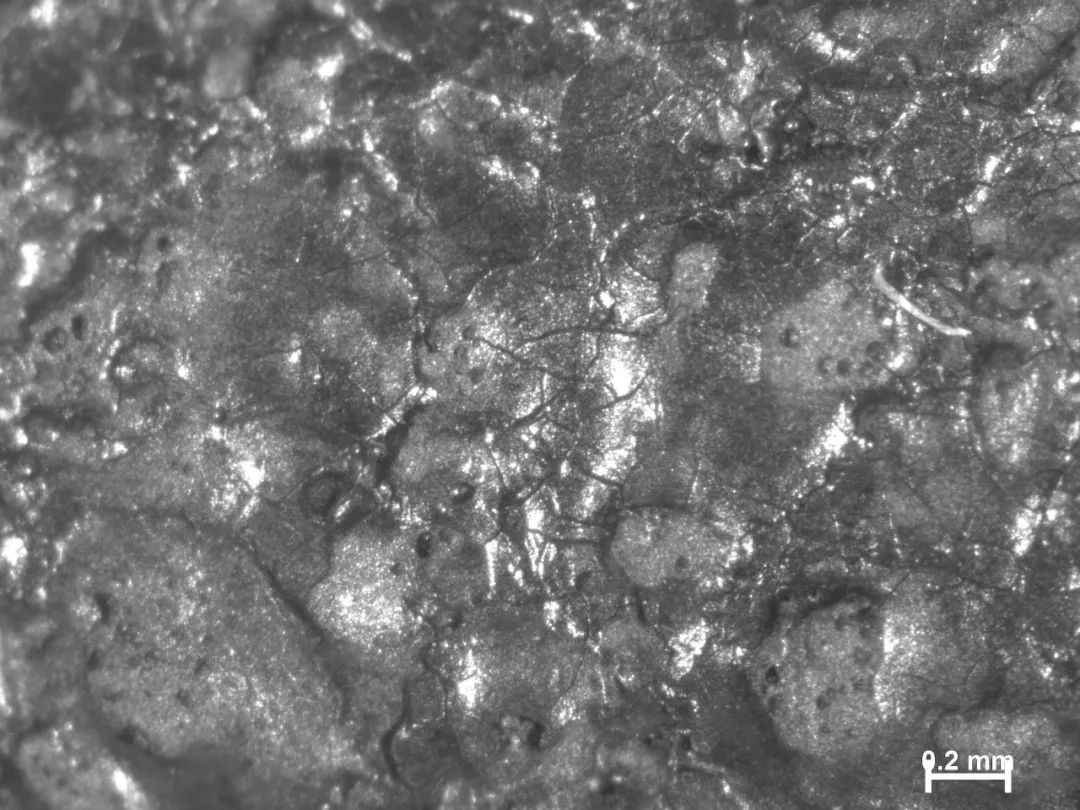

圖4 斷口形貌的局部放大（6.5×）
（a）
（b）

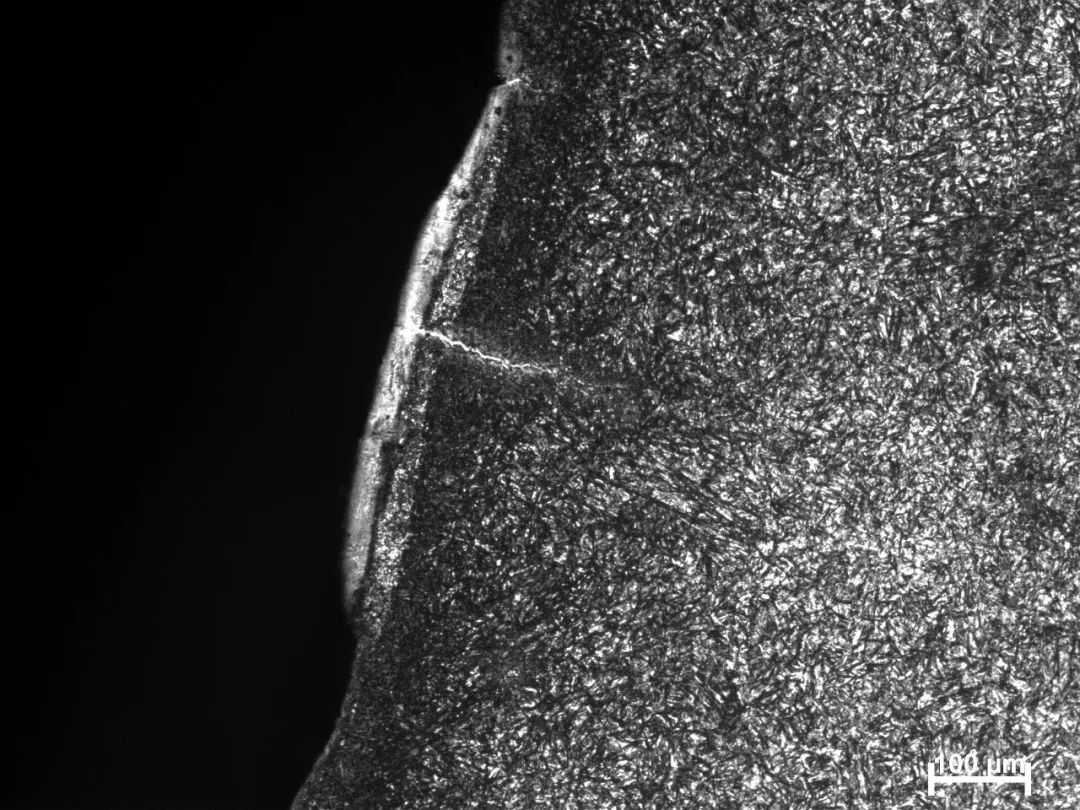

圖5 裂紋及附近組織（100×）

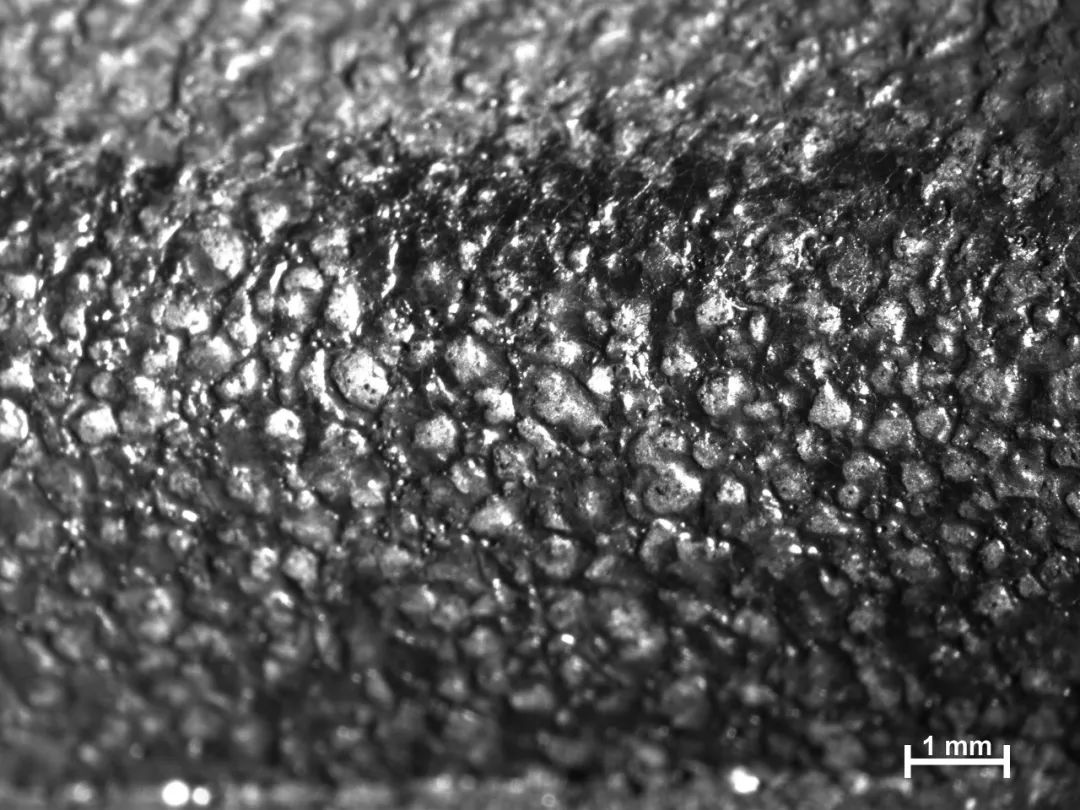

（a）10×
（b）40×
圖6 分流孔加工面局部放大

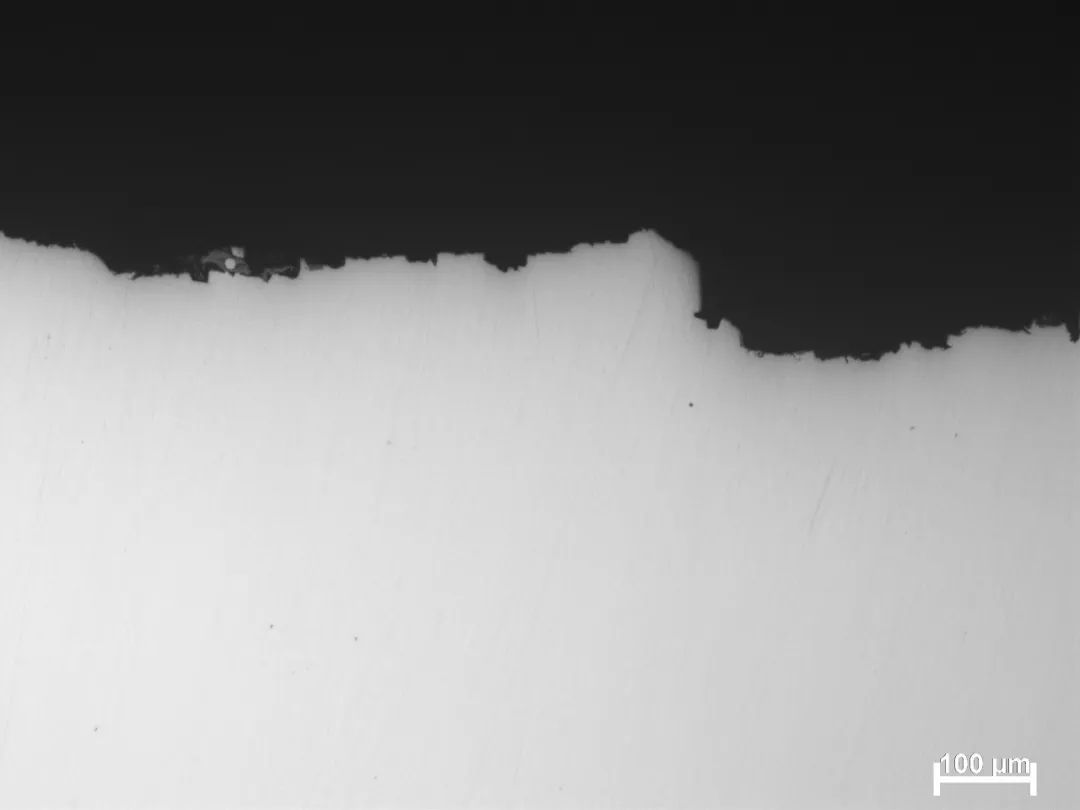

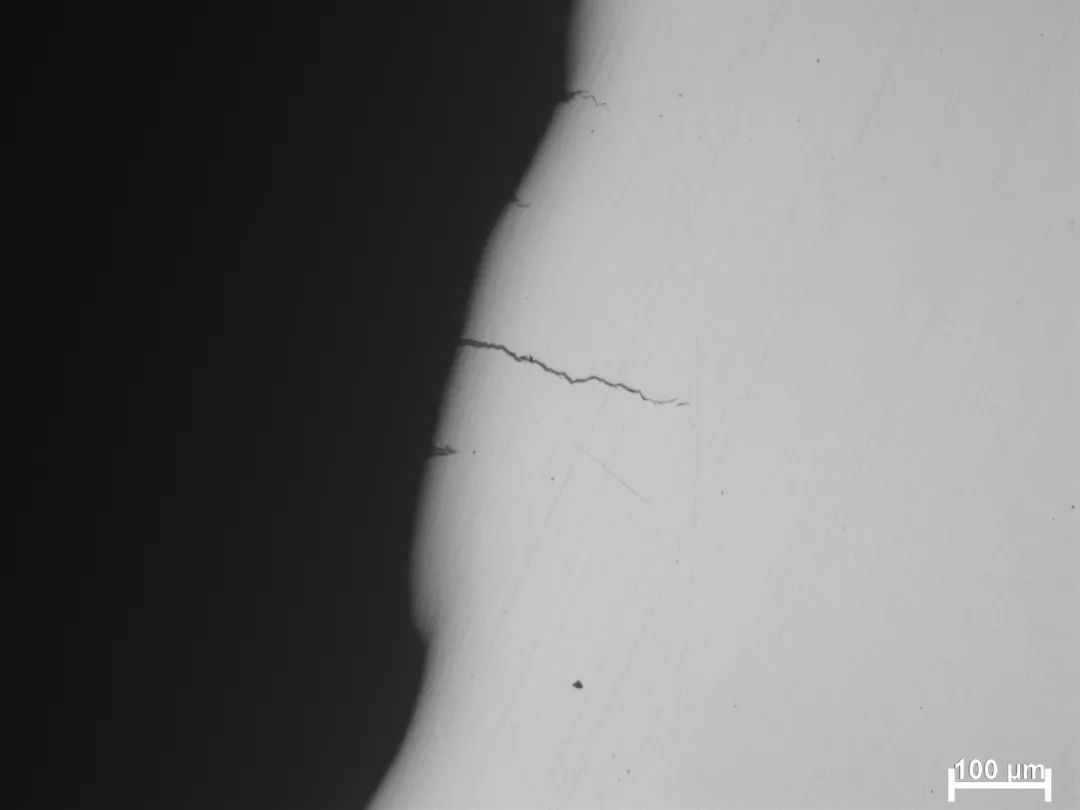

（a）腐蝕前裂紋（100×）
（b）100×

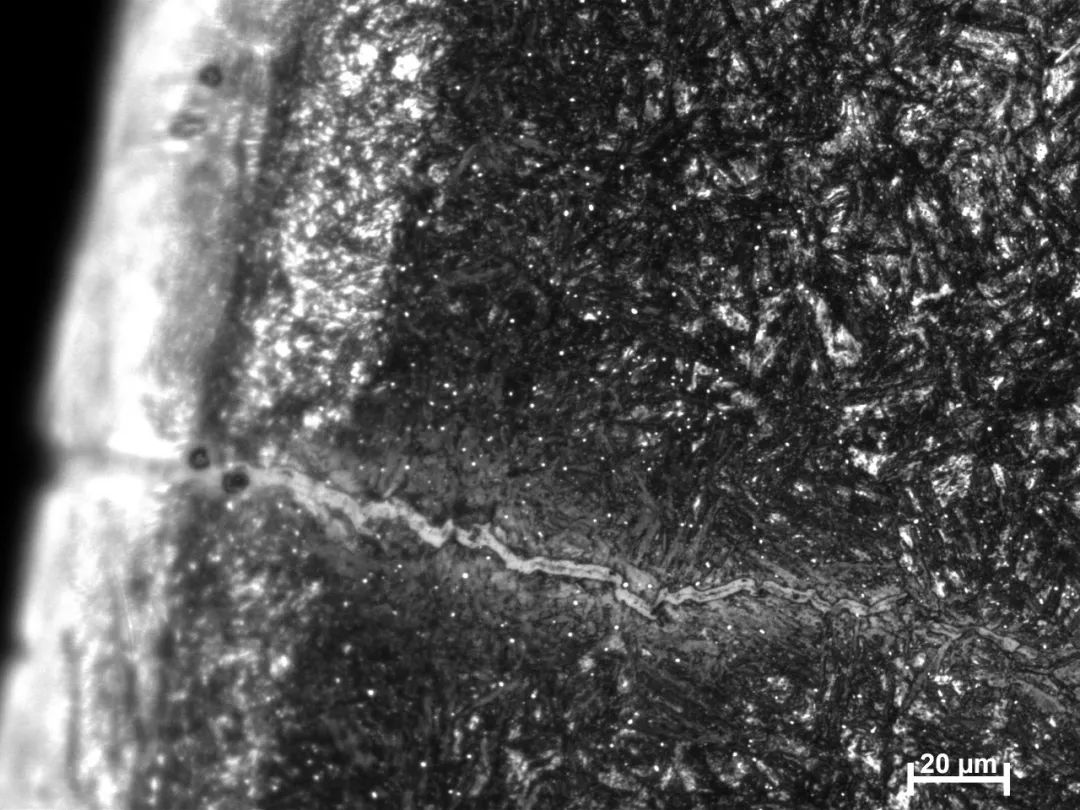

（c）500×

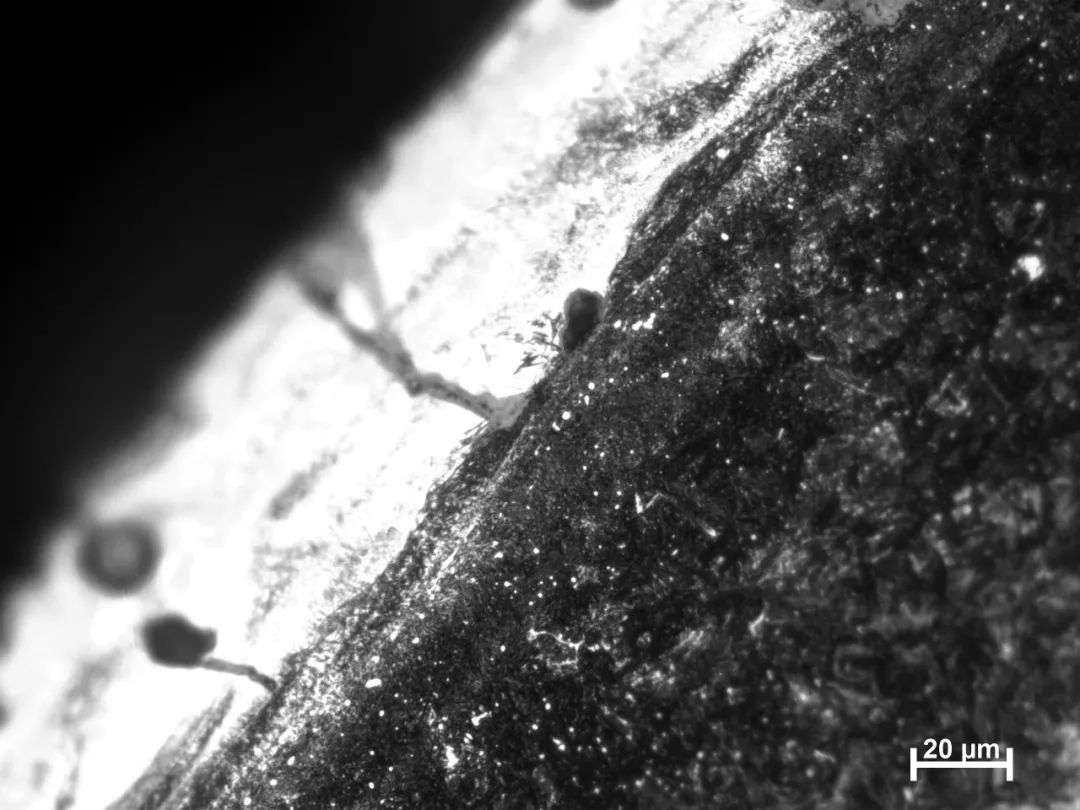

（d）500×
圖7 分流孔內壁腐蝕前后的顯微裂紋形態
表1 化學成分（質量分數）（%）
元素 | C | Mn | Si | S | P | Ni | Cr | V | Mo | Cu |
標準 要求 | 0.37～0.42 | 0.30～0.50 | 0.90～1.20 | ≤0.005 | ≤0.020 | ≤0.25 | 5.00～5.50 | 0.90～1.20 | 1.20～1.50 | ≤0.25 |
樣品 | 0.410 | 0.38 | 0.92 | 0.003 | 0.019 | 0.17 | 5.15 | 0.98 | 1.31 | 0.07 |

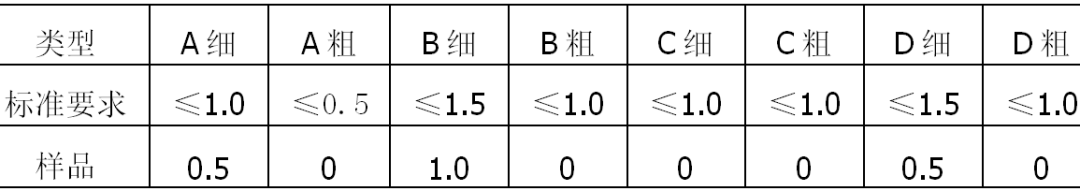

表2 非金屬夾雜物（級）

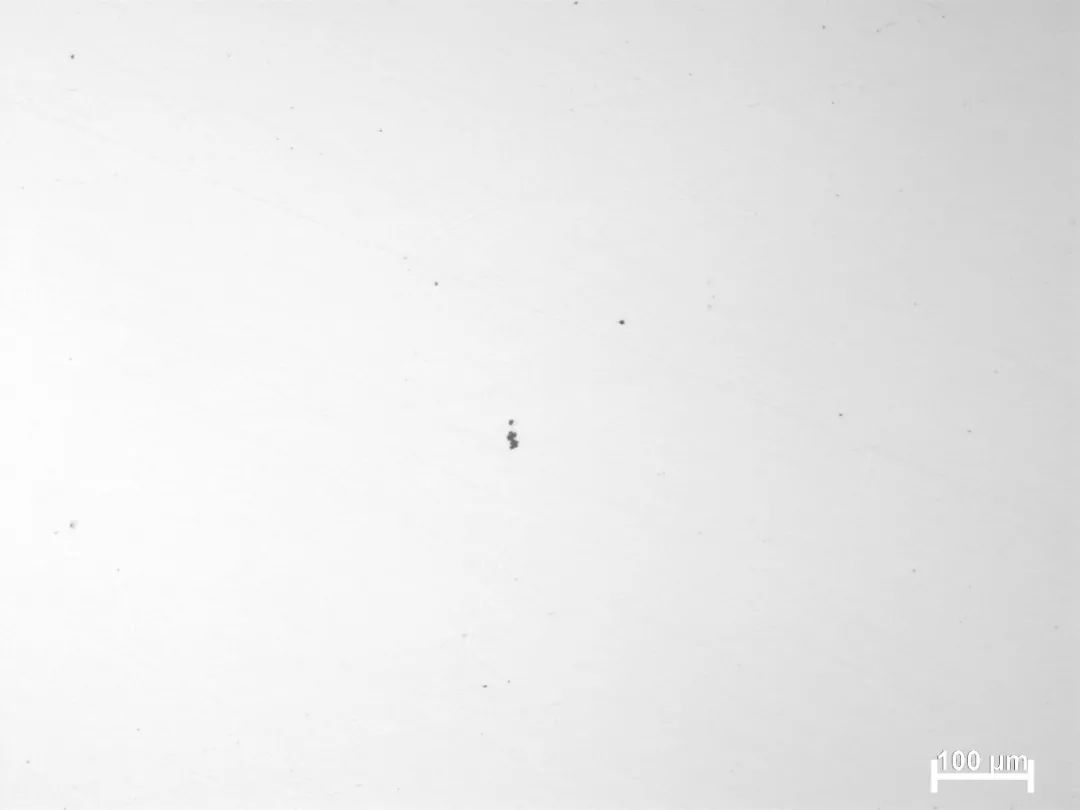

圖8 非金屬夾雜物（100×）

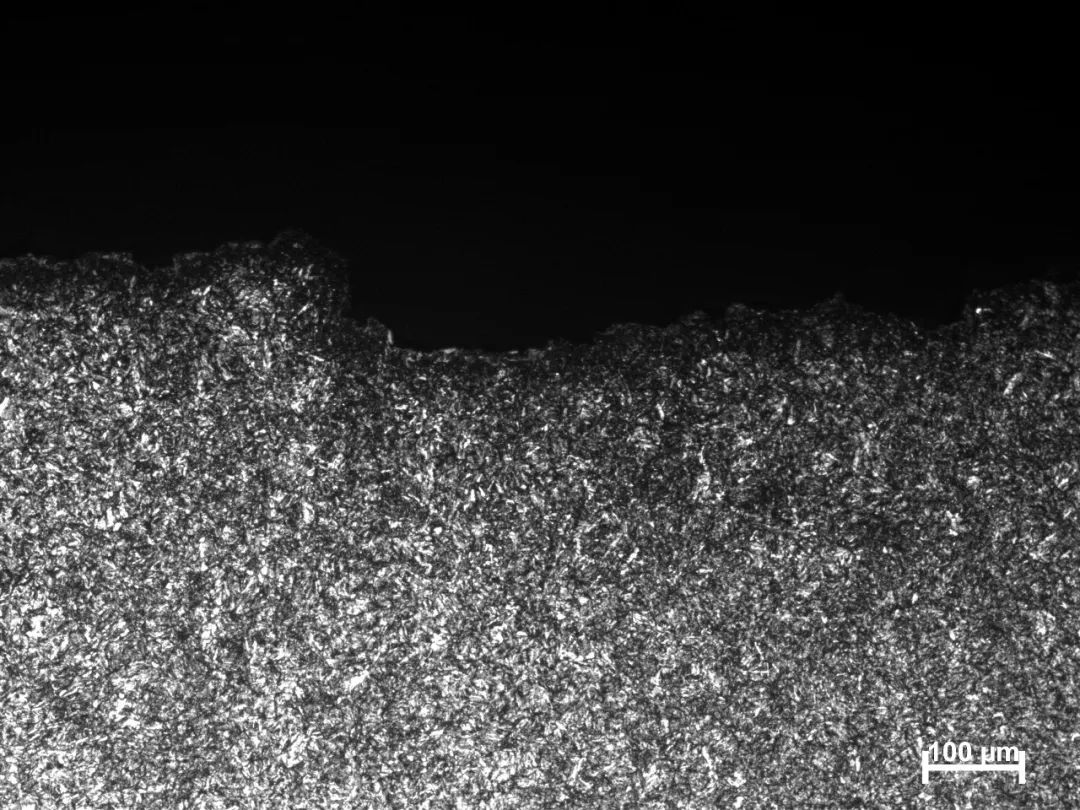

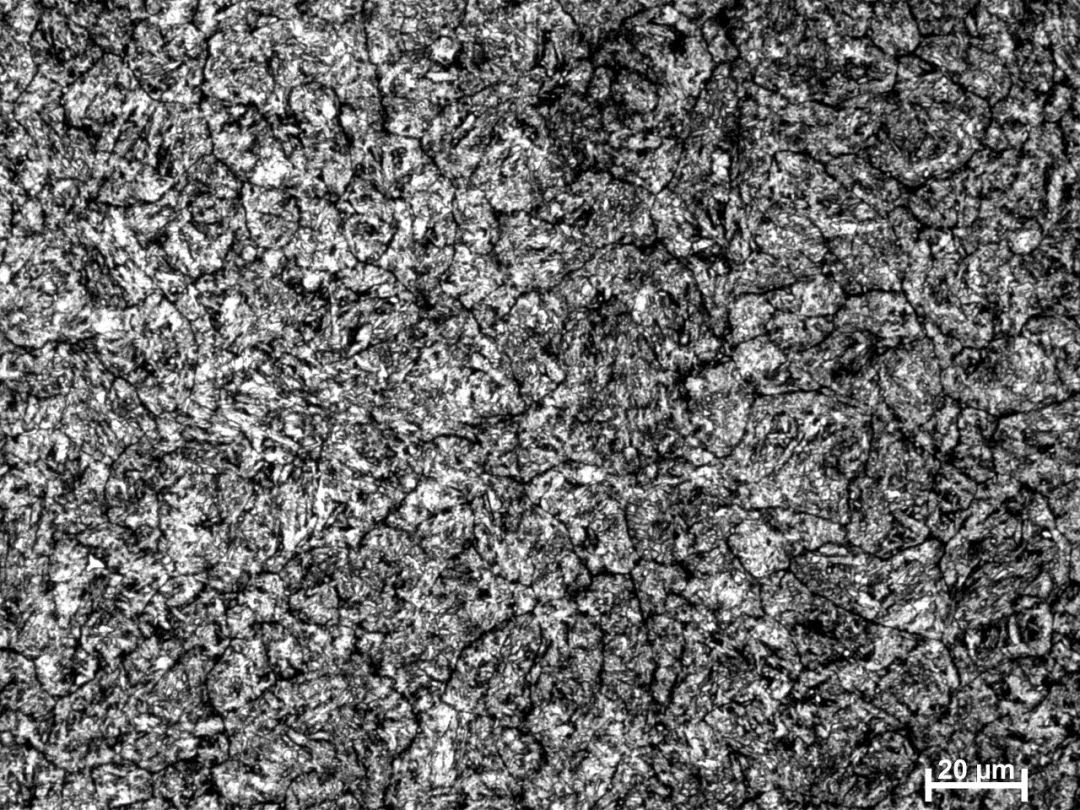

圖9 顯微組織（500×）
（a） （b） （c） （d） （e）

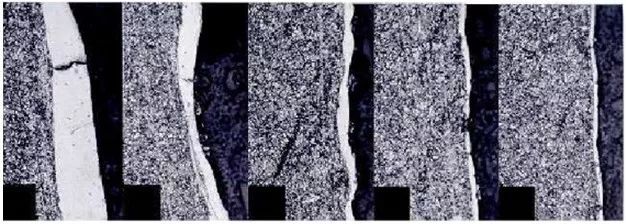

圖10 白層深度

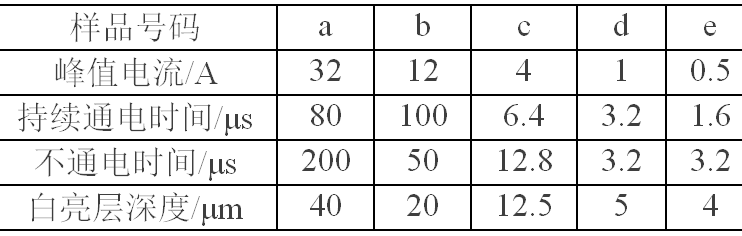

表3 電火花設備加工參數與白層深度關系標定
作者：程永強
單位：撫順特殊鋼股份有限公司華南技術服務站
來源：《金屬加工（熱加工）》雜
| |
