調(diào)質(zhì)處理：淬火后高溫回火的熱處理方法稱為調(diào)質(zhì)處理。高溫回火是指在500-650℃之間進(jìn)行回火。調(diào)質(zhì)可以使鋼的性能，材質(zhì)得到很大程度的調(diào)整，其強度、塑性和韌性都較好，具有良好的綜合機(jī)械性能。
調(diào)質(zhì)處理后得到回火索氏體?；鼗鹚魇象w(tempered sorbite)是馬氏體于回火時形成的，在在光學(xué)金相顯微鏡下放大500~600倍以上才能分辨出來，其為鐵素體基體內(nèi)分布著碳化物（包括滲碳體）球粒的復(fù)合組織。它也是馬氏體的一種回火組織，是鐵素體與粒狀碳化物的混合物。此時的鐵素體已基本無碳的過飽和度，碳化物也為穩(wěn)定型碳化物。常溫下是一種平衡組織。
調(diào)質(zhì)鋼有碳素調(diào)質(zhì)鋼和合金調(diào)質(zhì)鋼二大類，不管是碳鋼還是合金鋼，其含碳量控制比較嚴(yán)格。如果含碳量過高，調(diào)質(zhì)后工件的強度雖高，但韌性不夠，如含碳量過低，韌性提高而強度不足。為使調(diào)質(zhì)件得到好的綜合性能，一般含碳量控制在0.30~0.50%。
調(diào)質(zhì)淬火時，要求工件整個截面淬透，使工件得到以細(xì)針狀淬火馬氏體為主的顯微組織。通過高溫回火，得到以均勻回火索氏體為主的顯微組織。小型工廠不可能每爐搞金相分析，一般只作硬度測試，這就是說，淬火后的硬度必須達(dá)到該材料的淬火硬度，回火后硬度按圖要求來檢查。
45鋼是中碳結(jié)構(gòu)鋼，冷熱加工性能都不錯，機(jī)械性能較好，且價格低、來源廣，所以應(yīng)用廣泛。它的最大弱點是淬透性低，截面尺寸大和要求比較高的工件不宜采用。

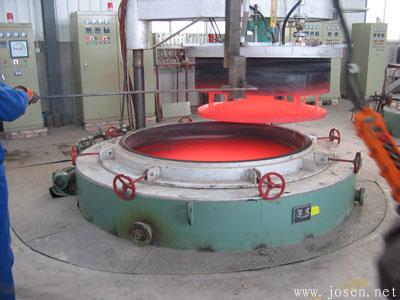

45鋼淬火溫度在A3+(30~50)℃，在實際操作中，一般是取上限的。偏高的淬火溫度可以使工件加熱速度加快，表面氧化減少，且能提高工效。為使工件的奧氏體均勻化，就需要足夠的保溫時間。如果實際裝爐量大，就需適當(dāng)延長保溫時間。不然，可能會出現(xiàn)因加熱不均勻造成硬度不足的現(xiàn)象。但保溫時間過長，也會也出現(xiàn)晶粒粗大，氧化脫碳嚴(yán)重的弊病，影響淬火質(zhì)量。我們認(rèn)為，如裝爐量大于工藝文件的規(guī)定，加熱保溫時間需延長1/5。
因為45鋼淬透性低，故應(yīng)采用冷卻速度大的10%鹽水溶液。工件入水后，應(yīng)該淬透，但不是冷透，如果工件在鹽水中冷透，就有可能使工件開裂，這是因為當(dāng)工件冷卻到180℃左右時，奧氏體迅速轉(zhuǎn)變?yōu)轳R氏體造成過大的組織應(yīng)力所致。因此，當(dāng)淬火工件快冷到該溫度區(qū)域，就應(yīng)采取緩冷的方法。由于出水溫度難以掌握，須憑經(jīng)驗操作，當(dāng)水中的工件抖動停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動不宜靜，應(yīng)按照工件的幾何形狀，作規(guī)則運動。靜止的冷卻介質(zhì)加上靜止的工件，導(dǎo)致硬度不均勻，應(yīng)力不均勻而使工件變形大，甚至開裂。
45鋼調(diào)質(zhì)件淬火后的硬度應(yīng)該達(dá)到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就說明工件未得到完全淬火，組織中可能出現(xiàn)索氏體甚至鐵素體組織，這種組織通過回火，仍然保留在基體中，達(dá)不到調(diào)質(zhì)的目的。
45鋼淬火后的高溫回火，加熱溫度通常為560~600℃，硬度要求為HRC22~34。因為調(diào)質(zhì)的目的是得到綜合機(jī)械性能，所以硬度范圍比較寬。但圖紙有硬度要求的，就要按圖紙要求調(diào)整回火溫度，以保證硬度。如有些軸類零件要求強度高，硬度要求就高；而有些齒輪、帶鍵槽的軸類零件，因調(diào)質(zhì)后還要進(jìn)行銑、插加工，硬度要求就低些。關(guān)于回火保溫時間，視硬度要求和工件大小而定，我們認(rèn)為，回火后的硬度取決于回火溫度，與回火時間關(guān)系不大，但必須回透，一般工件回火保溫時間總在一小時以上。
來源：熱處理生態(tài)圈
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.998abcd.com/Steel-Knowledge/TiaoZhi.html
|
