JFE耐磨鋼板EVERHARD?系列產(chǎn)品開發(fā)
01
前言
02
EVERHARD?耐磨鋼的特點
2.1 EVERHARD?鋼板的耐磨性與硬度
用干砂橡膠輪式磨損試驗法（ASTM G65）評價鋼的耐磨性，并對EVERHARD?與軟鋼的耐磨性進行比較發(fā)現(xiàn)，EVERHARD?的耐磨性隨硬度增大而升高，HB500級EVERHARD?的耐磨性約為軟鋼耐磨性的五倍。并且，由于HB500級EVERHARD?中硬質粒子彌散析出，其耐磨性大大高于常規(guī)HB500鋼。
2.2 EVERHARD?耐磨鋼板系列產(chǎn)品

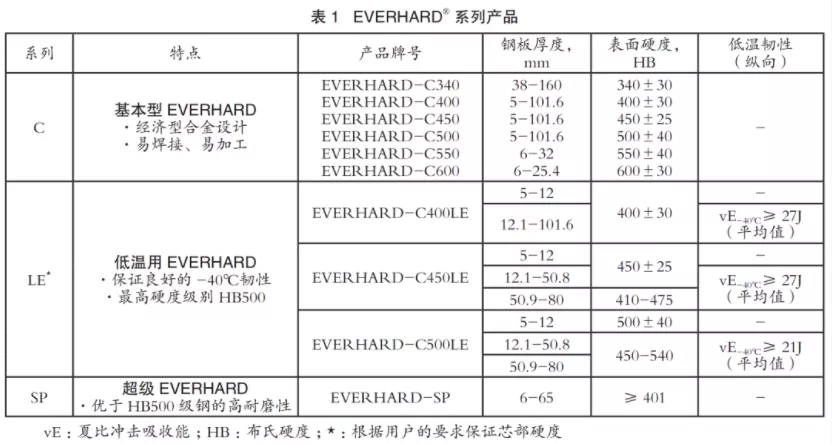

EVERHARD?產(chǎn)品牌號和特點見表1。C系列EVERHARD?鋼板是通過合金設計和熱處理達到要求硬度的鋼板，并且為便于用戶加工，將鋼板硬度控制在一定范圍內(nèi)。EVERHARD-C340鋼板的最大厚度是160mm，EVERHARD-C400、C450、C500的最大厚度是101.6mm。EVERHARD-C550、C600是用于要求高耐磨性襯板的耐磨鋼板。
LE系列EVERHARD?鋼板是采用JFE鋼鐵公司獨有的微合金化技術和熱處理技術制造的組織微細化鋼板。該系列鋼板除了具有C系列鋼板的特點，還具有過去難于保證的優(yōu)良的-40℃低溫韌性。LE系列EVERHARD?產(chǎn)品的最高硬度級別是HB500。此外，LE系列EVERHARD?產(chǎn)品是用于保證內(nèi)部硬度用途的耐磨鋼板。EVERHARD-C400LE鋼板的最大厚度是101.6mm，EVERHARD-C400LE和EVERHARD-C500LE鋼板的最大厚度是80mm。
“EVERHARD-SP”是硬質粒子彌散析出型鋼板，其硬度未顯著提高，但耐滑動摩耗性優(yōu)于HB500級鋼板，是具有良好加工性的耐磨鋼板。
2.3 EVERHARD?鋼板的焊接和熱切割工藝要求
EVERHARD?鋼板的焊接工藝要求匯總如下。由于EVERHARD?是高硬度鋼板，所以焊接裂紋敏感性高于普通厚鋼板。但采取適宜的焊接規(guī)范進行焊接，可不發(fā)生焊接裂紋。低溫焊接裂紋是焊接時侵入鋼中的氫引起的延遲斷裂。通過選擇適宜的焊接材料、加強焊接工藝管理和進行焊前預熱，可以抑制低溫焊接裂紋的發(fā)生。圖1所示案例是基于JIS Z 3158標準進行的Y形焊接裂紋試驗結果得出的EVERHARD?鋼板的推薦焊接預熱溫度。基本原則是，高硬度、大厚度鋼板的預熱溫度要高，即LE系列鋼板的預熱溫度高于C系列鋼板。

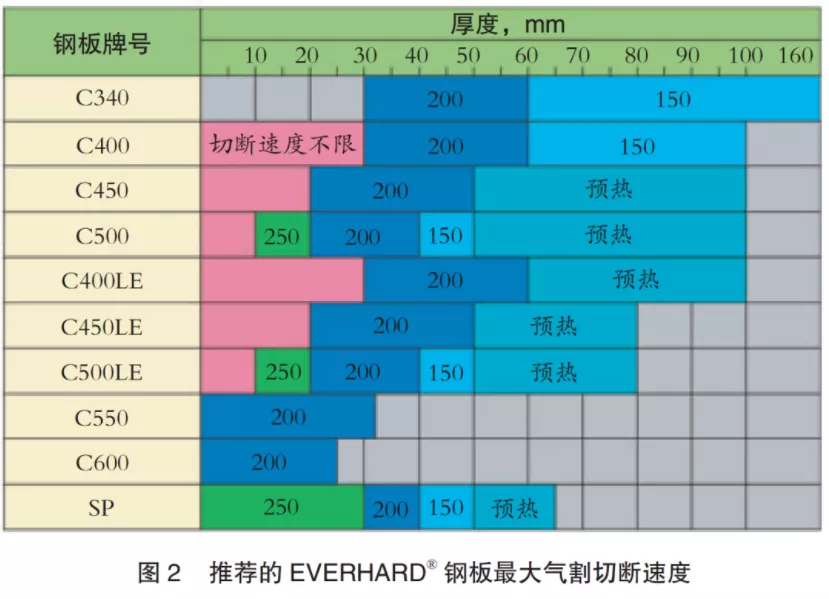

EVERHARD?鋼板的熱切割工藝要求匯總如下。高硬度的EVERHARD?鋼板在熱切割時，與焊接同樣，也必須防止延遲斷裂的發(fā)生。焊前預熱和焊后熱處理是防止熱切割延遲斷裂發(fā)生的有效方法。在難于進行焊前預熱和焊后熱處理時，采用適宜的焊接速度可以防止熱切割延遲斷裂的發(fā)生。圖2是不預熱條件下的最大氣割切割速度。對于高硬度大厚度EVERHARD?鋼板，應降低切割速度。此外，進行EVERHARD?鋼板小部件熱切割時，溫度會升高而導致部件硬度下降，所以要調(diào)整切割方法，不使部件溫度超過200℃。
內(nèi)容來源：世界金屬導報
(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創(chuàng)，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
